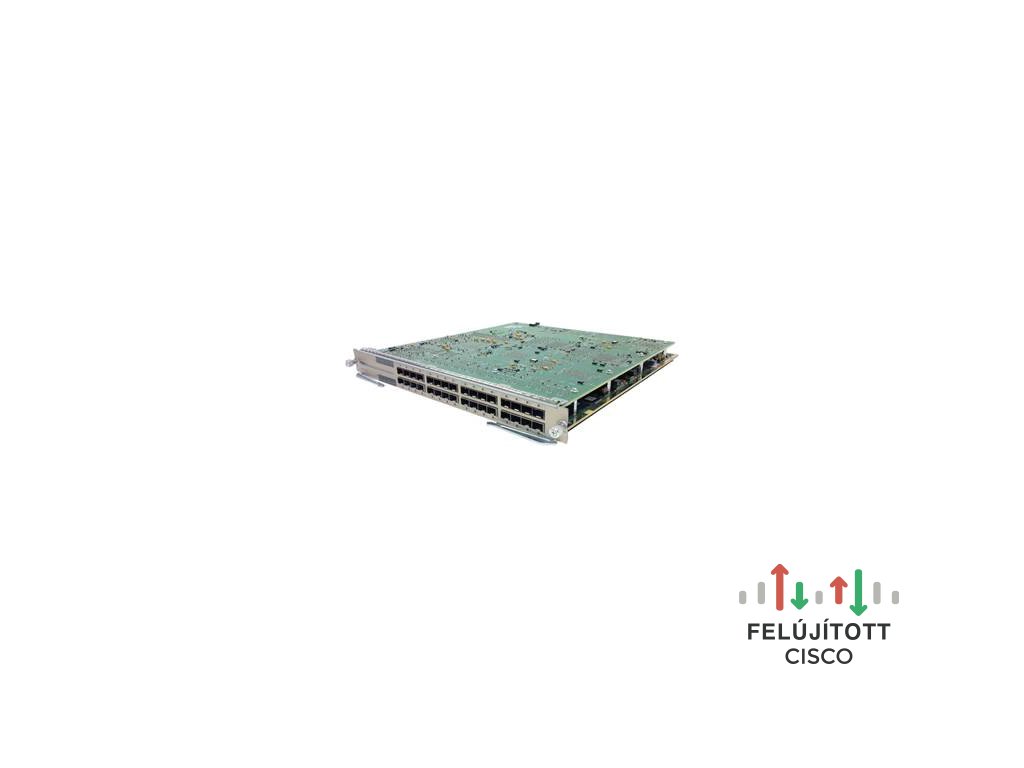

C6800-32P10G-XL

Termék részletes leírása

A Cisco Catalyst® 6800 családba tartozó kapcsolók 10 Gigabit Ethernet modulok széles választékát kínálják. A Catalyst® 6500-E/6807-XL Supervisor Engine 2T/2TXL (VS-S2T-10G és VS-S2T-10GXL) felügyeleti modullal együttműködve különféle igényeket szolgálhatnak ki a campus-telepítésekben. A család három modult tartalmaz: a Catalyst 6800 32 portos, 16 portos és 8 portos 10 Gigabit Ethernet optikai modulokat.

A modulok támogatják a hardveralapú multicast-replikációt, a szolgáltatásminőséget (QoS), a hozzáférés-vezérlési listákat (ACL-eket), a jumbo kereteket és az alacsony késleltetést, hogy biztonságos és kiszámítható teljesítményt tegyenek lehetővé a sávszélesség-igényes alkalmazásokhoz. Mindhárom modul közös ASIC-architektúrán osztozik, és ugyanazt a funkciókészletet támogatja hardveresen. Támogatják a Small Form-Factor Pluggable (SFP/SFP+), a 10/100/1000M GLC-T (1G réz SFP) adó-vevőket és a 100M FX-et. A modulokat úgy tervezték, hogy megfeleljenek a 10 Gigabit Ethernet adatfolyamok aggregálása iránti növekvő igénynek a campus-telepítésekben, valamint a nagy sűrűségű 10 Gigabit Ethernet átvitelnek a gerinchálózatban.

A modulok nyolcportos portcsoportokból állnak. A 32 portos és a 16 portos modul két üzemmód egyikében működhet: 1) túlfoglalásos (oversubscribed) mód (alapértelmezett), amely maximális portsűrűséget biztosít az összes port 2:1 túlfoglalással történő használatával; és 2) teljesítménymód, amely a portok felét használja, vonali sebességet és kétszeres portpufferméretet lehetővé téve. Az üzemmód nyolcportos portcsoportonként módosítható (vegyes mód), amit a következő szakaszok részletesebben ismertetnek. A nyolcportos 10 Gigabit Ethernet modul mindig teljesítménymódban működik.

A modulok a WS-X6904-40G modulon alapulnak, és ugyanazt a szintű fejlett vállalati funkciókészletet és nagy táblaméreteket biztosítják, amelyek elengedhetetlennek bizonyultak a campus-aggregációs vagy gerinckapcsolóként való sikeres működéshez. Olyan hardveres funkciókat tartalmaznak, mint a Virtual Switching System (VSS), az Instant Access (IA), a Location ID Separation Protocol (LISP), a Security Group Tagging (SGT) és az Access Control (SGACL), a MACsec (802.1ae), a forgalomformálás és a hierarchikus szolgáltatásminőség (HQoS). A vonali kártyák emellett elsőként jelennek meg előlapi passzív UHF RFID technológiával, a legújabb Auto-ID képességeket biztosítva az eszközgazdálkodáshoz.

A C6800 családba tartozó 32 portos 10 Gigabit Ethernet optikai modul minden campus-aggregációs és gerinchálózatban telepíthető.
- Két modell: a C6800-32P10G, egy 32 portos 10 Gigabit Ethernet optikai modul DFC4-gyel (lásd az 1. ábrát), és a C6800-32P10G-XL, egy 32 portos 10 Gigabit Ethernet optikai modul DFC4XL-lel
- Hátlapi csatlakozás: 160 Gbit/s hátlapi sávszélesség a 6807XL-ben; 80 Gbit/s hátlapi sávszélesség a 6500-E vázban
- Váz-/bővítőhely-támogatás: a Cisco Catalyst 6807-XL 1-2. és 5-7. bővítőhelyeit foglalhatja el. A Cisco Catalyst 6503E, 6504E, 6506E, 6509E és 6509-V-E bármely bővítőhelyét elfoglalhatja. A Cisco Catalyst 6513-E 1-6. és 9-13. bővítőhelyeit foglalhatja el
- Felügyeleti modul: kompatibilis a Supervisor Engine 2T-vel és a Supervisor Engine 2TXL-lel
- Elosztott továbbítás és teljesítmény: gyárilag telepített kettős (2) DFC4-E vagy DFC4-EXL leánykártyával érkezik

A C6800 családba tartozó 32 portos 10 Gigabit Ethernet optikai modul akár 160 darab 10 Gigabit Ethernet optikai portot biztosít egyetlen Cisco Catalyst 6807-XL kapcsolóvázban, vagy akár 320 darab 10 Gigabit Ethernet optikai portot egy Cisco Catalyst 6807-XL Virtual Switching System (VSS) 2T rendszerben. Emellett akár 352 darab 10 Gigabit Ethernet optikai portot biztosít egyetlen Cisco Catalyst 6513-E kapcsolóvázban, vagy akár 704 darab 10 Gigabit Ethernet optikai portot egy Cisco Catalyst 6500 VSS 2T rendszerben.
