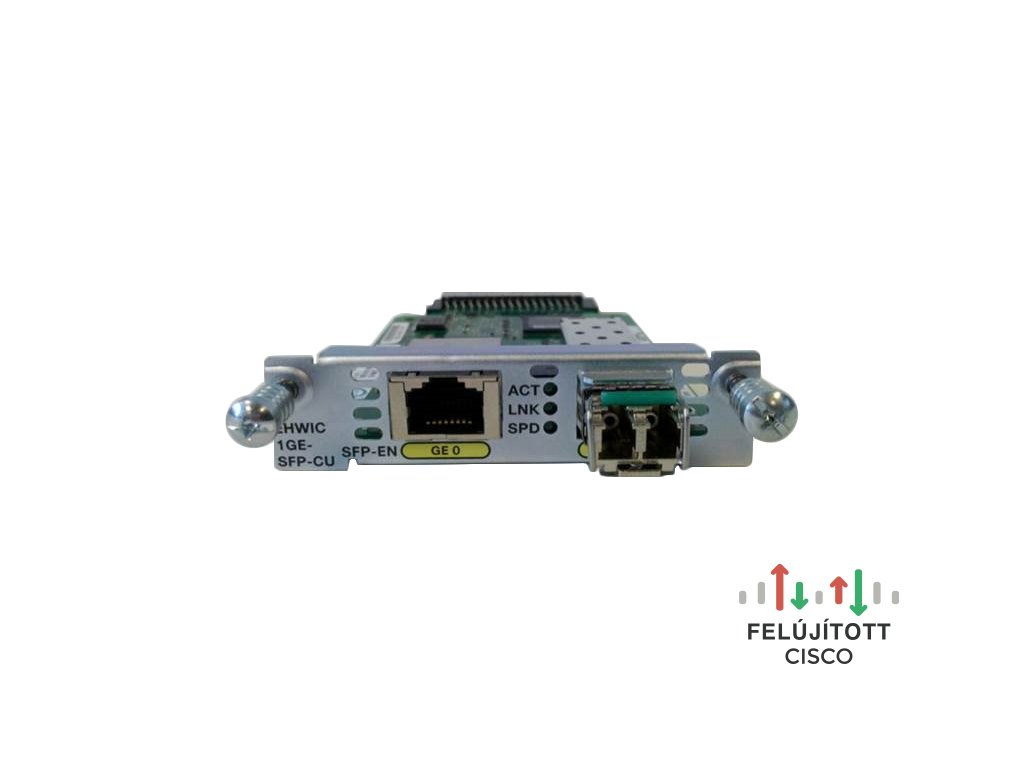

EHWIC-1GE-SFP-CU

Termék részletes leírása

Cisco Gigabit Ethernet kettős identitású Small Form-Factor Pluggable és réz továbbfejlesztett nagy sebességű WAN-interfészkártya.

A Cisco® Gigabit Ethernet kettős identitású továbbfejlesztett nagy sebességű WAN-interfészkártya (EHWIC) Small Form-Factor Pluggable (SFP) és réz (RJ-45) Gigabit Ethernet csatlakozást egyaránt biztosít a Cisco integrált szolgáltatásokat nyújtó routereknek (ISR-eknek), felgyorsítva az olyan alkalmazásokat, mint az Ethernet WAN-hozzáférés, a VLAN-ok közötti útválasztás (IVR) és a LAN-kapcsolókhoz való nagy sebességű csatlakozás.

Az egyportos Cisco Gigabit Ethernet EHWIC Gigabit Ethernet optikai és rézcsatlakozást biztosít kompakt kivitelben a második generációs Cisco integrált szolgáltatásokat nyújtó routerhez (ISR G2).

A Gigabit Ethernet EHWIC lehetővé teszi a fióktelepeknek a nagy sebességű uplinkek költséghatékony használatát számos környezetben (1. ábra). A Gigabit Ethernet megnövelt teljesítménye a Cisco ISR G2 routerekben új alkalmazásokat és szolgáltatásokat tesz lehetővé, és nagyobb kapacitást biztosít a meglévő IVR- és hidazási képességekhez. A fióktelepek mostantól Ethernet WAN (EWAN) Layer 2 és 3 szolgáltatásokhoz csatlakozhatnak.

Megjegyzés: az EHWIC Gigabit Ethernet csatlakozást biztosít, de nem támogatja a vonali sebességet, mivel az áteresztőképességet a platformok korlátozzák. A maximális áteresztőképesség kétirányúan nem haladhatja meg a 800 Mbit/s-ot.

A rugalmasság érdekében az EHWIC egy SFP-bővítőhelyet tartalmaz, amely Cisco SFP-t támogat (lásd a dokumentum későbbi 1. táblázatát), valamint egy réz RJ-45 portot, ahol egyszerre vagy az SFP-port (100/1000 Mbit/s sebességgel), vagy az RJ-45 port (10/100/1000 Mbit/s sebességgel) lehet aktív. Az SFP-port támogatja a digitális optikai felügyeletet (DOM) az iparági szabványos SFF-8472 többgyártós megállapodás (MSA) szerint. Ez a funkció lehetővé teszi a végfelhasználónak az SFP valós idejű paramétereinek figyelését, például az optikai kimeneti teljesítményt, az optikai bemeneti teljesítményt, a hőmérsékletet, a lézer előfeszítő áramát és az adó-vevő tápfeszültségét.

A Cisco IOS® szoftver továbbfejlesztett képességeket biztosít, például hierarchikus szolgáltatásminőséget (HQoS), Multiprotocol Label Switchinget (MPLS), IP Securityt (IPsec) és Layer 3 VPN-eket. Mivel ez valódi routolt portkártya, a felhasználó közvetlenül az EHWIC-1GE-SFP-CU interfészen konfigurálhat IP-címet, és nem kell a portot VLAN-trunkingre konfigurálnia, mint a kapcsolt virtuális interfész (SVI) konfigurációkban.

Gigabit Ethernet alkalmazások
A 2. ábra egy ISR G2-t mutat két EHWIC-kel: az egyik a fióktelepi LAN-hoz, a másik egy EWAN-szolgáltatáshoz csatlakozik. A LAN-oldalon a kártya több VLAN-t futtathat a LAN-hálózatok elkülönítésére. Az EWAN-oldalon a forgalmat többféle VPN-típussal különítheti el. A Cisco IOS szoftver lehetővé teszi a HQoS-alkalmazásokat, például a forgalomformálást és a Network-Based Application Recognitiont (NBAR). A VLAN-trunkinghez hasonlóan ez a konfiguráció kiválóan alkalmas azokra a helyzetekre, amikor az optikai csatlakozás kívánatos, miközben az RJ-45 rézcsatlakozás rugalmasságát is biztosítja.
