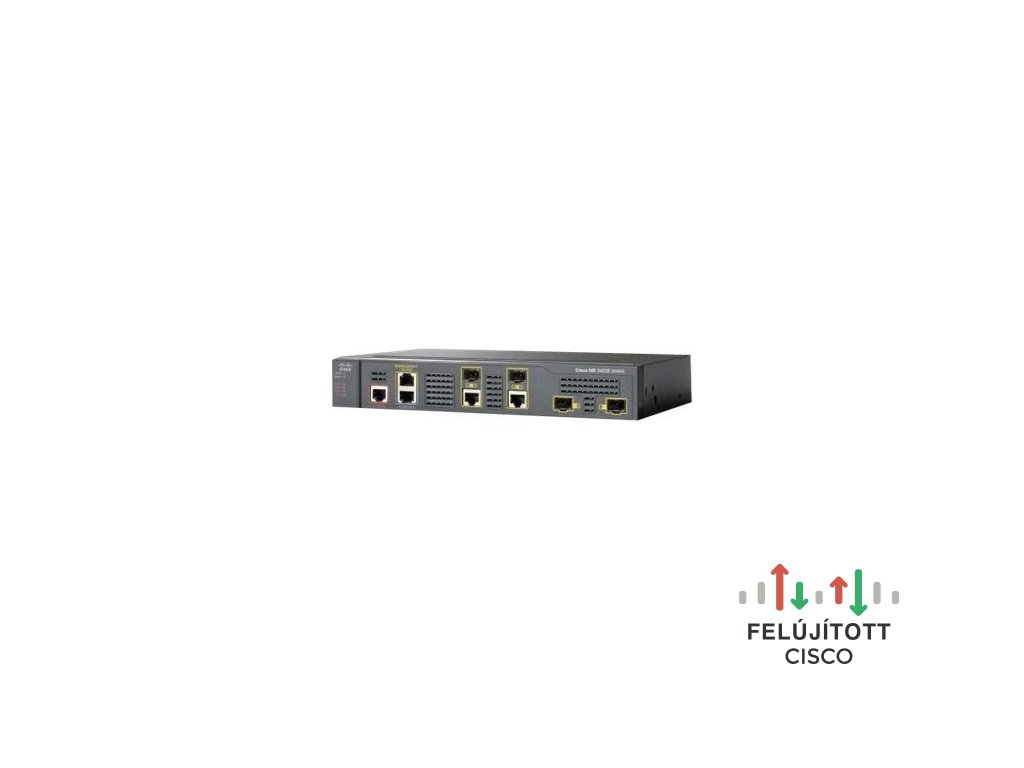

ME-3400EG-2CS-A

Termék részletes leírása

A Cisco® ME 3400E sorozatú Ethernet hozzáférési kapcsolók következő generációs Layer 2 és Layer 3
ügyféloldali eszközök a szolgáltatóknak. Kialakításuk a széles körben telepített Cisco ME 3400 sorozatú Ethernet hozzáférési kapcsolókon alapul. A Cisco ME 3400E sorozat segíti a szolgáltatókat négy olyan kulcsfontosságú tulajdonság biztosításában, amelyek elengedhetetlenek a következő generációs Carrier Ethernet szolgáltatáshoz: a rendelkezésre állás, a rugalmasság, a kezelhetőség és a biztonság.

A szolgáltatóbarát funkciókkal a Cisco ME 3400E sorozat a második generációs Cisco
hozzáférési kapcsoló, amelyet az Ethernet-to-the-Business (ETTB) VPN-szolgáltatásokra optimalizáltak. Magas rendelkezésre állást és szolgáltatásrugalmasságot egyaránt biztosít a Carrier Ethernet üzleti hozzáférési telepítésekhez. A Cisco ME 3400E sorozat alapértelmezés szerint fejlett Layer 2 VPN szolgáltatásfunkciókkal érkezik, valamint a Layer 3 VPN szolgáltatásokra való bővítés lehetőségével, azonnal használható üzleti VPN-megoldást adva a szolgáltatóknak, amely a jövőbeli igényekhez skálázható.

A Cisco ME 3400E sorozat két különböző Cisco IOS® szoftveres funkciólemezképet kínál. A
METROACCESS lemezkép fejlett szolgáltatásminőséget (QoS), sebességkorlátozást, robusztus multicast-vezérlést és átfogó biztonsági funkciókat kínál. Emellett a METROACCESS lemezkép a Carrier Ethernet hozzáférési funkciók gazdag készletét tartalmazza, beleértve a 802.1Q Tunnelinget, a Layer 2 Protocol Tunnelinget (L2PT) és a Flexlinket. A METROIPACCESS lemezkép fejlett Layer 3 funkciókkal bővül, például a fejlett IP-útválasztási protokollok, a Multi-VPN Routing and Forwarding Customer Edge (Multi-VRF CE) és a házirendalapú útválasztás (PBR) támogatásával.
Az SFP-alapú Gigabit Ethernet portok a 100BASE, 1000BASE, durva hullámhosszosztásos multiplexálású (CWDM) és sűrű hullámhosszosztásos multiplexálású (DWDM) SFP adó-vevők széles skáláját fogadják. Ezek a portok támogatják a Cisco Catalyst® 3560 SFP-összekötő kábelt is az alacsony költségű Gigabit Ethernet pont-pont kapcsolat kiépítéséhez.

Szolgáltatóbarát hardver
Mivel a Carrier Ethernet hozzáférési kapcsolókat jellemzően irodaházak vagy lakóépületek kis tereiben telepítik, a Cisco ME 3400E sorozat kompakt kivitelt és rugalmas rögzítési lehetőségeket kínál. Emellett a Cisco ME 3400E sorozat minden csatlakozója elölről érhető el, egyszerűsítve a helyszíni telepítést és hibaelhárítást. Az iparági szabványoknak való megfelelés biztosítására a Cisco ME 3400E sorozat megszerezte a Network Equipment Building Standards Level 3 (NEBS3) és az ETSI tanúsítványokat is.

Iparági szabványos szolgáltatások
A Carrier Ethernet az újonnan megjelenő csatlakozási szolgáltatások hatalmas növekedési területe. Viszonylag egyszerű, költséghatékony és jól ismert technológia, amelynek a WAN-ra való átterjedése rugalmasabb hálózati kapcsolatot eredményez az általános IT-költségek csökkentése mellett. A Cisco ME 3400E sorozat a Metro Ethernet Forum (MEF) 9 és 14 tanúsítványával rendelkezik az iparági szabványos Layer 2 szolgáltatások és QoS-funkciók támogatására.

Gigabit Ethernet
Mivel egyre több alkalmazás igényel nagyobb sávszélességet, a vállalati és a lakossági ügyfelek egyaránt 100 Mbit/s-nál nagyobb hozzáférési sebességet szeretnének. E követelmény kielégítésére a Cisco ME 3400E sorozat vonali sebességű Gigabit Ethernetet kínál az összes Carrier Ethernet funkcióval. Az 1000 Mbit/s sebességű Gigabit Ethernet biztosítja a sávszélességet az új és változó hálózati igények kielégítéséhez, a szűk keresztmetszetek megszüntetéséhez és a teljesítmény növeléséhez, miközben védi a meglévő infrastruktúrába történt beruházást.

Carrier Ethernet-specifikus szoftver
A Cisco ME 3400E sorozat szoftverét kifejezetten a Carrier Ethernet piacra tervezték. Számos új funkció teszi a Cisco ME 3400E sorozatot a szolgáltatók optimális hozzáférési kapcsolójává. A Cisco ME 3400E sorozat számos alapértelmezett viselkedése eltér a hagyományos Ethernet-kapcsolókétól, így a Cisco ME 3400E sorozat könnyebben konfigurálható, kezelhető, védhető és hibaelhárítható.

UNI/ENI/NNI
A Cisco ME 3400E sorozat szoftvere bevezeti a User-Network Interface/Enhanced Network Interface/Network-Node Interface (UNI/ENI/NNI) fogalmát az Ethernet hozzáférési kapcsolókhoz. Mivel a szoftver képes azonosítani az egyes portok alkalmazását, számos hatékony alapértelmezett viselkedést biztosíthat.

Rugalmas telepítési lehetőségek a szoftverfunkciókhoz
A Cisco ME 3400E sorozat két különböző Cisco IOS szoftveres funkciólemezképet kínál — METROACCESS és METROIPACCESS —, költséghatékony, fokozatos bővítést lehetővé tevő („pay-as-you-grow”) bővítési lehetőségeket biztosítva a több szolgáltatást telepítő szolgáltatóknak. A szolgáltatóknak nem kell fizetniük azokért a funkciókért, amelyekre ma nincs szükségük, és a jövőben továbbra is lehetőségük van ezeket a funkciókat egyszerű szoftverfrissítéssel megkapni.
A több szoftveres funkciólemezkép támogatása lehetővé teszi a szolgáltatóknak a Cisco ME 3400E sorozatra való szabványosítást, a több termék raktározásával járó üzemeltetési költségek megtakarítását, a támogató technikusok képzésének egyszerűsítését, valamint a különböző szolgáltatásokhoz különböző termékek támogatásával járó bonyodalmak enyhítését.

Megoldások a következő generációs üzleti hozzáférési szolgáltatásokhoz
A Cisco ME 3400E sorozatot úgy tervezték, hogy segítse a szolgáltatókat a szolgáltatás-rendelkezésre állás, a szolgáltatásrugalmasság, a szolgáltatáskezelhetőség és a szolgáltatásbiztonság biztosításában a fejlett Carrier Ethernet üzleti hozzáféréshez.

Szolgáltatás-rendelkezésre állás
A nagyobb szolgáltatás-rendelkezésre állás kritikus követelmény a szolgáltatói hálózatokban, mivel a legtöbb vállalati ügyfél ugyanolyan szintű rendelkezésre állást vár el a Carrier Ethernettől, mint a bérelt vonali hálózatoktól. A Cisco ME 3400E sorozat redundáns, helyszínen cserélhető, integrált tápegység- és ventilátormodulokat támogat. A szolgáltatások gyors aktiválásához és hibaelhárításához a Cisco ME 3400E sorozat forgalom-visszahurkolási képességeket kínál, így a szolgáltatók távolról ellenőrizhetik és figyelhetik a szolgáltatásokat. Négy külső riasztásbemenet teszi lehetővé a szolgáltatóknak, hogy gyorsan reagáljanak a kapcsoló környezeti feltételeinek változásaira, még a meghibásodás bekövetkezte előtt.
A szolgáltatás-rendelkezésre állás hálózatszintű további növelése érdekében a Cisco ME 3400E a Flexlinket kínálja az 50 ms alatti átálláshoz, valamint a Resilient Ethernet Protocolt (REP), a Link-State Trackinget, az IEEE 802.1w Rapid Spanning Tree Protocolt (RSTP), a per-VLAN Rapid Spanning Tree Plust (PVRST+) és a Cisco Hot Standby Router Protocolt (HSRP). Ezek a képességek segítenek redundáns, hibabiztos topológiák létrehozásában. Az erős, beépített, háromszintű biztonság — hálózati, kapcsoló- és előfizetői szinten — segít megelőzni, hogy az eszköz és a hálózat rosszindulatú támadások áldozatává váljon, ezáltal növelve a hálózat rendelkezésre állását.
A Resilient Ethernet Protocol (REP) a Cisco saját protokollja, amely a Spanning Tree Protocol alternatíváját kínálja a hálózati hurkok kezelésére, a kapcsolathibák kezelésére és a konvergenciaidő javítására. A REP gyors és kiszámítható újrakonvergenciát tesz lehetővé a Layer 2 hálózatokhoz. Emellett a REP támogatja a VLAN-terheléselosztást a redundáns kapcsolatok hatékony kihasználásához.

Szolgáltatásrugalmasság
Ahogy egyre több vállalat veszi át a Carrier Ethernet technológiát, nő az igény a szolgáltatók új szolgáltatások nyújtására való képessége iránt. A Cisco ME 3400E sorozat 1:1 VLAN-fordítást kínál, amely lehetővé teszi a végfelhasználóknak saját belső VLAN-jaik szabad megválasztását a gerincszolgáltató hálózatának befolyásolása nélkül. Egyes esetekben a szolgáltatóknak több EPL (Ethernet Private Line) szolgáltatást kell nyújtaniuk egyetlen UNI-n (User Network Interface). A szelektív QinQ funkcióval a Cisco ME 3400E sorozat segíti a szolgáltatókat több Ethernet Virtual Private Line (EVPL) szolgáltatás nyújtásában egyetlen UNI-n. A következő generációs vállalati szolgáltatások iránti igény támogatására az ügyfelek több QoS-funkciót keresnek a különböző alkalmazástípusok támogatásához. Az ügyfelek egyre szigorúbb QoS-követelményeinek kielégítésére a Cisco ME 3400E sorozat kétsebességes, háromszínű (2-rate 3-color) korlátozót kínál bájtszintű statisztikákkal a bemeneti portokon, valamint belső-külső CoS-leképezést, segítve a szolgáltatókat a magas haszonkulcsú, differenciált szolgáltatások nyújtásában.

Szolgáltatáskezelhetőség
A mai kifinomult hálózatokkal a szolgáltatók folyamatosan keresik az üzemeltetési kiadások (OpEx) csökkentésének és a haszonkulcsok növelésének módjait. A Cisco ME 3400E sorozat a következő eszközöket biztosítja a szolgáltatóknak Ethernet-szolgáltatásaik kezelésének egyszerűsítéséhez.
Forgalom-visszahurkolási képességek, amelyek segítik a szolgáltatókat az új és meglévő szolgáltatások aktiválásában és hibaelhárításában költséges helyszíni kiszállások nélkül. Az áramkimaradást jelző „dying gasp” riasztás és a távoli telephelyek változásait észlelő négy külső riasztásbemenet tovább segíti a szolgáltatókat berendezéseik állapotának kezelésében. Az Ethernet menedzsmentport pedig dedikált hozzáférést biztosít a szolgáltatóknak a kapcsoló figyeléséhez és kiépítéséhez.
Emellett a Cisco ME 3400E sorozat tartalmazza a Generic Online Diagnostics (GOLD) és az Onboard Failure Logging (OBFL) funkciókat, amelyek segítik a szolgáltatókat a lehetséges problémák bekövetkezés előtti elkerülésében, valamint a felmerült problémák hibaelhárításában és diagnosztizálásában. Az olyan funkciókkal, mint az Embedded Event Manager (EEM), az Ethernet üzemeltetés, adminisztráció és felügyelet (OAM), valamint az időtartomány-reflektométer (TDR), a Cisco ME 3400E sorozat átfogó eszközkészletet biztosít a szolgáltatóknak az Ethernet-szolgáltatások kezeléséhez.

Szolgáltatásbiztonság
A Carrier Ethernet hálózatok bővülésével kihívást jelent a többi hozzáférési technológiával azonos szintű biztonság biztosítása. A Cisco ME 3400E sorozatú kapcsolók átfogó biztonsági megoldást nyújtanak az Ethernet hozzáférési hálózatokhoz azáltal, hogy három területen biztosítanak szolgáltatásbiztonságot: az előfizetői, a kapcsoló- és a hálózati szinten.
Az előfizetői biztonság segít védelmet teremteni az ügyfelek között. A több ügyfelet kiszolgáló megosztott eszköz használatának egyik fő aggálya, hogy hogyan akadályozható meg, hogy az ügyfelek hatással legyenek egymásra. A Cisco ME 3400E sorozat több különböző funkcióval kezeli ezt az aggályt. A UNI/NNI funkció áramkörszerű viselkedést hoz létre az ügyfelek forgalmának elkülönítésére. A DHCP Snooping, a Dynamic ARP Inspection és az IP Source Guard segíti a szolgáltatókat az egyes ügyfelek MAC-, IP-cím- és portinformációk alapján történő azonosításában, hogy megakadályozzák a rosszindulatú felhasználók hamis címekkel való visszaélését és a köztes (man-in-the-middle) támadások indítását.
A kapcsolóbiztonság magának a kapcsolónak a támadásokkal szembeni védelméről szól. A Cisco ME 3400 sorozat funkciókat kínál a CPU és a konfigurációs fájlok támadásokkal szembeni védelmére. A CPU az Ethernet-kapcsoló kritikus összetevője, amely a folyamatvezérlő protokollokért és az útválasztási frissítésekért felelős; DoS-támadás alatt a CPU eldobhatja ezeket a vezérlőcsomagokat, ami hálózatkiesést eredményez. Más funkciók, például a konfigurálható vezérlősík-biztonság és a viharvédelem (Storm Control) védik a CPU-t a rosszindulatú támadásokkal szemben. A portbiztonsági funkció lehetővé teszi a szolgáltatóknak az egyes előfizetőknek engedélyezett MAC-címek számának szabályozását, védelmet nyújtva a kapcsolómemória túlterhelésével szemben.
A hálózatbiztonsági funkciók minden bejövő forgalmat szűrnek, hogy csak az érvényes forgalom haladhasson át a kapcsolón. A Cisco ME 3400E sorozatú kapcsolók olyan funkciókkal rendelkeznek, mint a hozzáférés-vezérlési listák (ACL-ek) és az IEEE 802.1x hitelesítés, amelyek azonosítják azokat a felhasználókat és csomagokat, amelyek forgalmat továbbíthatnak a kapcsolón keresztül.

Kapcsolófelügyeleti lehetőségek
A Cisco ME 3400E sorozat kiváló parancssori felületet (CLI) kínál a részletes konfiguráláshoz. Emellett a kapcsolók támogatják a CiscoWorksöt és a Simple Network Management Protocolt (SNMP) a hálózatszintű felügyelethez. A szolgáltatók a Cisco ME 3400 sorozatot transzparensen integrálhatják üzemeltetéstámogató rendszereikbe (OSS-eikbe), és javíthatják az átfolyó kiépítést.
A szolgáltatók a Cisco ME 3400E sorozatot az SNMP 2-es és 3-as verziójával is kezelhetik. A MIB-ek átfogó készlete áll a szolgáltatók rendelkezésére a forgalmi információk gyűjtéséhez a Cisco ME 3400E sorozatban.

Ethernet üzemeltetés, adminisztráció, karbantartás és kiépítés
Az Ethernet nagyvárosi és nagy kiterjedésű hálózati technológiaként való megjelenése felgyorsította az üzemeltetési, adminisztrációs, karbantartási és kiépítési (OAM&P) protokollok új készletének szükségességét. A szolgáltatói hálózatok nagyok és összetettek, széles felhasználói bázissal, és gyakran különböző üzemeltetők működnek együtt, hogy végponttól végpontig terjedő szolgáltatásokat nyújtsanak a vállalati ügyfeleknek. A vállalati ügyfelek igényeinek kielégítésére a szolgáltatóknak csökkenteniük kell az átlagos javítási időt (MTTR), és növelniük kell a szolgáltatás-rendelkezésre állást. Az Ethernet OAM&P funkciók ezekre a kihívásokra adnak választ, és lehetővé teszik a szolgáltatóknak a szolgáltatói szintű szolgáltatások nyújtását.
A Cisco ME 3400E sorozat támogatja az iparági szabványos OAM&P eszközöket, beleértve az IEEE 802.1ag Connectivity Fault Managementet, az IEEE 802.3ah Ethernet First Mile-t és az Ethernet Local Management Interface (E-LMI) protokollt. Az IEEE 802.1ag eszközök a végponttól végpontig terjedő Ethernet-hálózatok figyelésére és hibaelhárítására lehetővé teszik a szolgáltatóknak a kapcsolat ellenőrzését, a hálózati problémák elszigetelését és a hálózati problémák által érintett ügyfelek azonosítását. A MEF által kifejlesztett E-LMI protokoll lehetővé teszi a szolgáltatóknak a szolgáltatáskonfigurációs és állapotinformációk közlését az ügyfélperemi eszközzel. Emellett a Cisco ME 3400E sorozat támogatja az IEEE 802.3ah Ethernet in the First Mile szabványt a figyeléshez, a távoli hibajelzéshez, a visszahurkoláshoz és az OAM-felderítéshez az ügyfélberendezés és a szolgáltatói hálózat közötti kapcsolaton.
Továbbá a Cisco ME 3400E sorozat támogatja az ITU-T Y.1731 szabványt, amely hibakezelést biztosít, és kiegészíti az IEEE 802.1ag funkcionalitást.

Alkalmazási területek
A Cisco ME 3400E sorozatú kapcsolók segítik a szolgáltatókat a nyereséges, differenciált szolgáltatások kínálatának nyújtásában, beleértve a Layer 2 és Layer 3 VPN-szolgáltatásokat az ETTB piacra.

Intelligens Ethernet-demarkáció
Ahogy az Ethernet-áramkörök felváltják a TDM-áramköröket a vállalati kábelrendezőkben, a demarkációs eszköz kiváltására is szükség van. A szolgáltatók hagyományosan erre az eszköztípusra támaszkodtak a felügyeleti felelősség elválasztásához. A demarkációs eszköz lehetővé teszi a szolgáltatóknak az áramkörök figyelését és hibaelhárítását egészen az ügyfél kábelrendezőjéig. A Cisco ME 3400EG-2CS kapcsoló ugyanezt a funkciót kínálja az Ethernet-alapú hálózatokhoz. Az iparági szabványos Ethernet OAM&P funkciók és a forgalom-visszahurkolás támogatásával a Cisco ME 3400EG-2CS lehetővé teszi a szolgáltatóknak az Ethernet-áramkörök távoli figyelését és hibaelhárítását. Ezek a funkciók nagymértékben csökkentik a szolgáltatók üzemeltetési kiadásait a hálózati problémák hibaelhárításához szükséges helyszíni kiszállások számának csökkentésével. Emellett a Cisco ME 3400EG-2CS ugyanazokat az intelligens funkciókat — például QoS-t, Ethernet-biztonságot és multicastot — biztosítja, mint a Cisco ME 3400E sorozat többi kapcsolója.

Layer 2 VPN szolgáltatás
A Layer 2 VPN szolgáltatások lehetővé teszik az ügyfeleknek távoli irodáik összekapcsolását a szolgáltatói hálózaton keresztül, privát kapcsolatok nélkül. A Cisco ME 3400E sorozat alkalmas a Carrier Ethernet hozzáférési telepítésekhez, mivel olyan funkciókat kínál, mint a 802.1Q Tunneling és az L2PT. A Cisco ME 3400E sorozat segíti a szolgáltatókat Layer 2 VPN szolgáltatások nyújtásában vállalati vagy kereskedelmi ügyfeleiknek (2. ábra). Ezeket a kapcsolókat jellemzően irodaházak alagsorában telepítik, több ügyfelet kiszolgálva, ügyfélnél elhelyezett berendezésként (CLE).

Layer 3 VPN szolgáltatás
A Layer 3 VPN a szolgáltatók másik népszerű kínálata. Előnyei közé tartozik az egységes vezérlősík a különböző átviteli technológiák felett, a fejlett QoS és a magas biztonság. A Multi-VPN Routing and Forwarding Customer Edge (Multi-VRF CE) funkcióval a Cisco ME 3400E sorozat különálló útválasztótábla-funkciót biztosít minden ügyfélnek, segítve az ügyfelek útválasztási információinak elkülönítését.

Mobil-visszirányú (backhaul) szolgáltatás
A mobil adatforgalom robbanásszerű növekedésével a szolgáltatóknak nagyobb sávszélességre van szükségük mobilhálózataikban. Az Ethernet — az olyan tulajdonságokkal, mint az egyszerűség, a skálázhatóság és az alacsony költség — vált azzá a mobil-visszirányú megoldássá, amelyhez sok szolgáltató fordult az adatforgalomhoz szükséges kapacitás biztosítására. A Cisco ME 3400E sorozat olyan funkciókat biztosít, mint a +24 V DC, a redundáns tápegységek és a kiterjesztett hőmérséklet-tartomány (akár 65 °C-ig, a modelltől és a konfigurációtól függően — részletekért lásd a 9. táblázatot), amelyek kritikusak a mobil-visszirányú telepítésekhez. Emellett a Cisco ME 3400E sorozat tartalmazza az Ethernet OAM-et és a forgalom-visszahurkolást, amelyek segítik a szolgáltatókat a távoli cellaállomások forgalmának távoli figyelésében és hibaelhárításában. A Cisco ME 3400E sorozat emellett segíti a szolgáltatókat a rugalmas Layer 2 SLA-k nyújtásában a fejlett QoS-funkciókkal.
