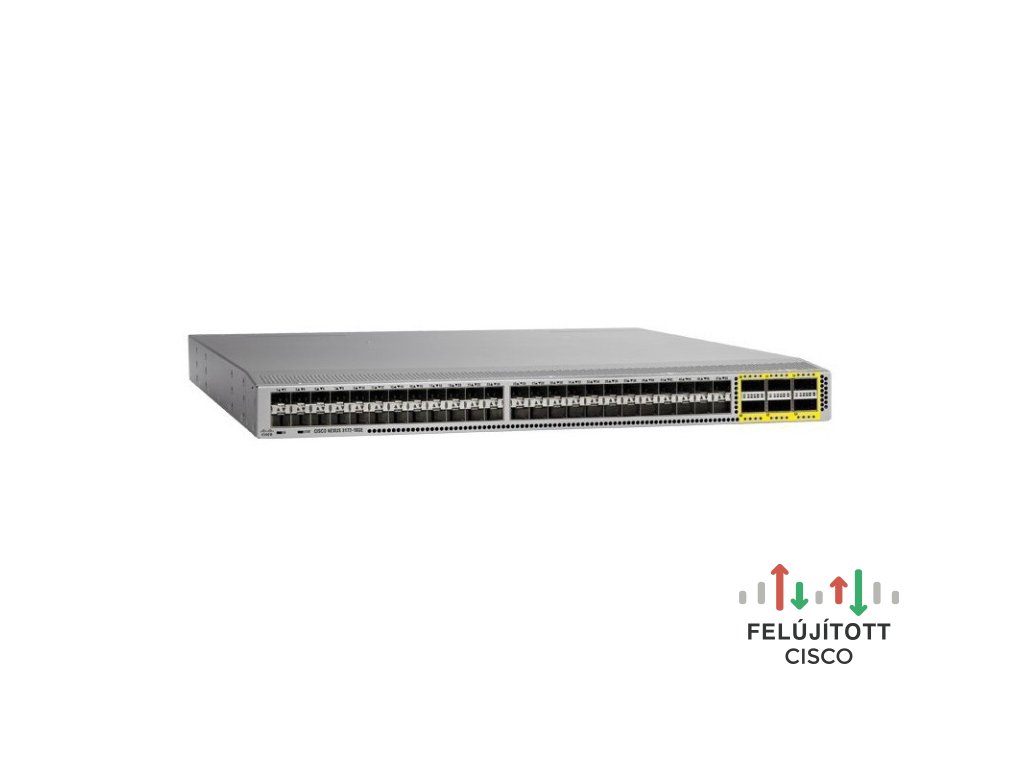

N3K-C3172PQ-XL

Termék részletes leírása

Termékáttekintés
A Cisco Nexus 3172PQ, 3172TQ, 3172TQ-32T, 3172PQ-XL és 3172TQ-XL kapcsolók nagy sűrűségű, nagy teljesítményű, 10 és 40 Gbit/s-os Layer 2 és 3 kapcsolók, amelyek a Cisco Nexus 3100 kapcsolóplatform tagjai. Minden kapcsoló jobb portsűrűséget és skálázhatóságot kínál kompakt, egy rack-egységes (1RU) kivitelben. A Cisco Nexus 3172 kapcsolók az iparágvezető Cisco NX-OS szoftver operációs rendszert futtatják, amely segít biztosítani a folyamatos rendelkezésre állást, és mércét állít a kritikus fontosságú adatközponti környezetekben. Kiválóan alkalmasak azokhoz az adatközpontokhoz, amelyek költséghatékony, energiahatékony, vonali sebességű Layer 2 és 3, rack tetejére (ToR) telepíthető kapcsolókat igényelnek. Ezek a kapcsolók az előre és a fordított irányú légáramlási sémákat (portoldali kifúvás és portoldali beszívás) is támogatják, AC és DC tápbemenetekkel.

A Cisco Nexus 3172PQ 10 Gbit/s-os, Enhanced Small Form-Factor Pluggable (SFP+) alapú ToR-kapcsoló 48 SFP+ porttal és 6 Quad SFP+ (QSFP+) porttal. Minden SFP+ port 100 Mbit/s, 1 Gbit/s vagy 10 Gbit/s módban, minden QSFP+ port natív 40 Gbit/s vagy 4 × 10 Gbit/s módban működhet. Ez a kapcsoló valódi PHY nélküli kapcsoló, amelyet az alacsony késleltetésre és az alacsony energiafogyasztásra optimalizáltak. A Cisco Nexus 3172PQ-XL a Cisco Nexus 3172PQ kisebb hardverrevíziója. A fejlesztések közé tartozik további 4 GB memória (összesen 8 GB). A többletmemória lehetővé teszi a felhasználóknak az objektummodell-programozást. A Cisco Nexus 3172PQ-XL 2,5 GHz-es CPU-kkal is rendelkezik.

Fő előnyök
Vonali sebességű Layer 2 és 3 kapcsolás mind a 72 darab 10 Gigabit Ethernet porton:
- A Cisco Nexus 3172 kapcsolók akár 1,4 terabit/másodperc (Tbit/s) és akár 1 milliárd csomag/másodperc (bpps) Layer 2 és 3 kapcsolást biztosítanak kompakt 1RU kivitelben.

Magas rendelkezésre állás:
- A virtuális PortChannel (vPC) technológia Layer 2 többutas működést biztosít a feszítőfa-protokoll kiküszöbölésével. Emellett lehetővé teszi a keresztmetszeti sávszélesség teljes kihasználását és az egyszerűsített Layer 2 logikai topológiákat a meglévő felügyeleti és telepítési modellek megváltoztatása nélkül.
- A 64 utas azonos költségű többutas (ECMP) útválasztás lehetővé teszi a Layer 3 fat-tree kialakítások használatát, és lehetővé teszi a szervezeteknek a hálózati szűkkeresztmetszetek megelőzését, az ellenállóképesség növelését és a kapacitás bővítését csekély hálózati fennakadással.
- Fejlett újraindítási képességek az üzem közbeni szoftverfrissítéssel (ISSU) és a gyors újraindítási képességekkel.
- A tápegységek (PSU-k) és a ventilátorok működés közben cserélhetők.

Magas teljesítmény:
- A Cisco Nexus 3172 kapcsolók rendkívül alacsony névleges késleltetést nyújtanak, amely lehetővé teszi az ügyfeleknek nagy teljesítményű infrastruktúra megvalósítását a nagyfrekvenciás kereskedési (HFT) munkaterhelésekhez.

Célra épített az NX-OS operációs rendszeren, átfogó, bevált innovációkkal:
- A power-on auto provisioning (POAP) lehetővé teszi a kapcsoló beavatkozásmentes rendszerindítását és konfigurálását, drasztikusan csökkentve a kiépítési időt.
- A Cisco Embedded Event Manager (EEM) és a Python-szkriptelés lehetővé teszi az automatizálást és a távoli műveleteket az adatközpontban.
- A fejlett pufferfigyelés valós időben jelenti a portonkénti és soronkénti pufferhasználatot, lehetővé téve a szervezeteknek a forgalomcsúcsok és az alkalmazásforgalmi minták figyelését.
- Az Ethanalyzer beépített csomagelemző a vezérlősík-forgalom figyelésére és hibaelhárítására, amely a népszerű Wireshark nyílt forráskódú hálózatiprotokoll-elemzőn alapul.
- A Precision Time Protocol (PTP; IEEE 1588) pontos óraszinkronizálást és jobb adatkorrelációt biztosít a hálózati rögzítésekkel és a rendszereseményekkel.
- A teljes Layer 3 unicast és multicast útválasztási protokollcsomagok támogatottak, beleértve a Border Gateway Protocolt (BGP), az Open Shortest Path Firstöt (OSPF), az Enhanced Interior Gateway Routing Protocolt (EIGRP), a Routing Information Protocol 2-es verzióját (RIPv2), a Protocol Independent Multicast sparse mode-ot (PIM-SM), a Source-Specific Multicastot (SSM) és a Multicast Source Discovery Protocolt (MSDP).

Hálózatiforgalom-figyelés a Cisco Nexus Data Brokerrel:
- Egyszerű, skálázható és költséghatékony hálózati megcsapolási (TAP) vagy Cisco Switched Port Analyzer (SPAN) aggregáció építése a hálózati forgalom figyelésére és elemzésére.

Konfiguráció:
A Cisco Nexus 3172 kapcsolók a következő konfigurációkkal rendelkeznek:
- 48 rögzített 10 Gigabit Ethernet SFP+ port (100 Mbit/s, 1 Gbit/s és 10 Gbit/s sebességen működhetnek)
- 6 rögzített QSFP+ port (minden QSFP+ port 4 × 10 Gigabit Ethernetet vagy 40 Gigabit Ethernetet támogathat)
- Helymeghatározó LED
- Kettős redundáns tápegységek
- Redundáns (3+1), működés közben cserélhető ventilátorok
- Egy 10/100/1000 Mbit/s-os felügyeleti port
- Egy RS-232 soros konzolport
- Egy USB-port
Az előre (portoldali kifúvású) és a fordított irányú (portoldali beszívású) légáramlási sémák támogatása egyaránt elérhető.

Adó-vevő- és kábelezési lehetőségek
A Cisco Nexus 3172 kapcsolók az 1, 10 és 40 Gigabit Ethernet csatlakozási lehetőségek széles választékát támogatják. Az 1 és 10 Gigabit Ethernet csatlakozás az első 48 porton, a 40 Gigabit Ethernet csatlakozás az utolsó 6 porton, QSFP+ adó-vevőkkel valósul meg.

A QSFP+ technológia zökkenőmentes átmenetet tesz lehetővé a 10-ről a 40 Gigabit Ethernet infrastruktúrára az adatközpontban. A Cisco Nexus 3172 kapcsolók a réz- és optikai kábeleken keresztüli csatlakozást egyaránt támogatják, kiváló fizikai rétegbeli rugalmasságot biztosítva. Az alacsony költségű kábelezéshez rézalapú 40 Gbit/s-os Twinax-kábelek használhatók, a nagyobb kábeltávolságokhoz pedig a rövid hatótávolságú optikai adó-vevők kiválóak.

A QSFP-portokról egy felsőbb szintű 10 Gigabit Ethernet kapcsolóhoz elosztókábellel létesíthető kapcsolat, amelynek egyik végén QSFP adó-vevő, a másik végén négy SFP+ adó-vevő található. Hasonló képesség optikai adó-vevőkkel is elérhető, harmadik féltől származó optikai elosztók beszerzésével. Emellett az 1G és 10G interfészek a QSFP-portokon a Cisco CVR-QSFP-SFP10G adapterrel támogathatók.

A Cisco NX-OS szoftver áttekintése
Az NX-OS adatközponti osztályú operációs rendszer, amelynek alapja a modularitás, az ellenállóképesség és a szervizelhetőség. Az NX-OS segít biztosítani a folyamatos rendelkezésre állást, és mércét állít a kritikus fontosságú adatközponti környezetekben. Az NX-OS öngyógyító és nagymértékben moduláris kialakítása valósággá teszi a hatásmentes üzemeltetést, és kivételes üzemeltetési rugalmasságot biztosít.

Az adatközpont követelményeire összpontosító NX-OS robusztus és átfogó funkciókészletet biztosít, amely kielégíti a jelen és a jövő adatközpontjainak hálózati követelményeit. Az XML-interfésszel és a Cisco IOS szoftveréhez hasonló parancssori felülettel (CLI-vel) az NX-OS a vonatkozó hálózati szabványok korszerű megvalósításait, valamint a valódi adatközponti osztályú Cisco innovációk választékát biztosítja.

A Cisco Nexus 3172 kapcsolókhoz elérhető szoftvercsomagok rugalmasságot és átfogó funkciókat kínálnak, miközben összhangban vannak a Cisco Nexus hozzáférési kapcsolókkal. Az alapértelmezett rendszerszoftver átfogó Layer 2 és alapszintű Layer 3 funkciókészletekkel rendelkezik, kiterjedt biztonsági és felügyeleti funkciókkal. A fejlett Layer 3 IP-útválasztási funkciók engedélyezéséhez további licencet kell telepíteni.

A Cisco Nexus 3172 kapcsolók a DCNM-ben támogatottak. A DCNM-et az NX-OS-re képes Cisco Nexus hardverplatformokhoz tervezték. A DCNM olyan Cisco felügyeleti megoldás, amely növeli az adatközponti infrastruktúra általános üzemidejét és megbízhatóságát, javítva az üzletmenet folytonosságát. Az adatközponti hálózat felügyeleti követelményeire összpontosító DCNM robusztus keretrendszert és átfogó funkciókészletet biztosít, amely kielégítheti a jelen és a jövő adatközpontjainak útválasztási, kapcsolási és tárolóadminisztrációs igényeit. A DCNM automatizálja a kiépítési folyamatot, proaktívan figyeli a LAN-t a teljesítményromlás észlelésével, biztonságossá teszi a hálózatot, és egyszerűsíti a hibásan működő hálózati elemek diagnosztizálását.

Cisco Nexus Data Broker
A Cisco Nexus Data Brokerrel rendelkező Cisco Nexus 3172 kapcsolók skálázható és költséghatékony forgalomfigyelési infrastruktúra kiépítésére használhatók hálózati megcsapolásokkal (TAP-okkal) és SPAN-nal. Ez a megközelítés a hagyományos, célra épített mátrixkapcsolókat egy vagy több OpenFlow-képes Cisco Nexus kapcsolóval váltja ki. Ezek a kapcsolók összekapcsolhatók egy skálázható TAP- vagy SPAN-aggregációs infrastruktúra kiépítésére. A TAP- és SPAN-források kombinálhatók is, hogy a termelési forgalom másolata erre a TAP- vagy SPAN-aggregációs infrastruktúrára kerüljön. Emellett ezek a források és a forgalomfigyelési és -elemzési eszközök több Cisco Nexus kapcsoló között is eloszthatók.
