N7K-C7009-FAB-2

Termék részletes leírása

A Cisco Nexus® 7000 kapcsolók a Cisco® Unified Fabric alapját képezik. Moduláris, adatközponti osztályú termékcsaládot alkotnak, amelyet a jól skálázható 10 Gigabit Ethernet hálózatokhoz terveztek, 15 terabit/másodperc (Tbit/s) fölé skálázódó fabric-architektúrával. A legkritikusabb adatközpontok követelményeinek megfelelően tervezve folyamatos rendszerműködést és virtualizált, mindenütt jelen lévő szolgáltatásokat nyújt. A Cisco Nexus 7000 sorozat bevált operációs rendszeren alapul, továbbfejlesztett funkciókkal a szolgáltatáskiesés nélküli, valós idejű rendszerfrissítésekhez, kivételes kezelhetőséggel és szervizelhetőséggel együtt.

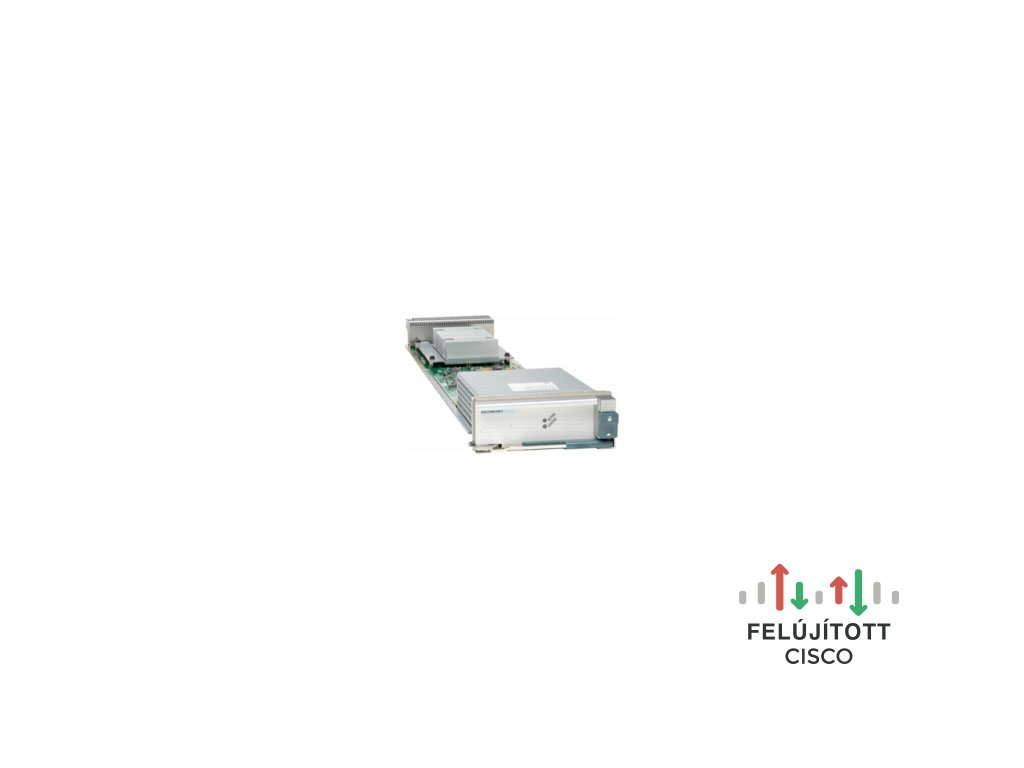

A Cisco Nexus 7000 vázhoz készült Cisco Nexus 7000 Fabric-2 modulok különálló fabric modulok, amelyek párhuzamos fabric-csatornákat biztosítanak minden I/O és felügyeleti modulhelyhez. Akár öt egyidejűleg aktív fabric modul működik együtt, bővítőhelyenként akár 550 Gbit/s-ot biztosítva. A párhuzamos továbbítási architektúrán keresztül az öt fabric modullal több mint 15 Tbit/s rendszerkapacitás érhető el. A fabric modul biztosítja a központi kapcsolóelemet az I/O modulokon történő teljesen elosztott továbbításhoz.

Jellemzők és előnyök

A kapcsolómátrix skálázhatóságát az egytől öt egyidejűleg aktív fabric modul támogatása teszi lehetővé, az igények növekedésével növekvő teljesítményért. Minden fabric modul minden modulhelyhez csatlakozik. Minden egyes fabric modul hozzáadása növeli az összes modulhely sávszélességét, az öt modulos rendszerkorlátig. Az architektúra támogatja a veszteségmentes fabric-átállást: a megmaradó fabric modulok terheléselosztással biztosítják a sávszélességet az összes I/O modulhelynek, elősegítve a fokozatos teljesítménycsökkenést.

A Cisco Nexus 7000 fabric modul, valamint a felügyeleti és I/O modulok kombinációja virtuális kimeneti sorkezelést (VoQ) és kreditalapú arbitrációt támogat a crossbar-kapcsolóhoz, az elosztott továbbítórendszer teljesítményének növelésére. A VoQ és a kreditalapú arbitráció megkönnyíti az erőforrások méltányos megosztását sebességeltérés vagy az uplink-interfészért folyó versengés esetén. A fabric-architektúra emellett lehetővé teszi a veszteségmentes Ethernet és az egységes I/O képességek jövőbeli támogatását. Az 1. táblázat a Cisco Nexus 7000 fabric modul jellemzőit és előnyeit foglalja össze.
