N7K-C7010-B2S2-R

Termék részletes leírása

A Cisco Nexus 7000 sorozatú kapcsolók a magas szintű skálázhatóságot egyesítik az üzemeltetési rugalmassággal.
A Cisco Nexus 7000 sorozatú kapcsolók a Cisco® Unified Fabric alapját képezik. Moduláris, adatközponti osztályú termékcsaládot alkotnak, amelyet a jól skálázható 1/10/40/100 Gigabit Ethernet hálózatokhoz terveztek, 17 terabit/másodperc (Tbit/s) fölé skálázódó fabric-architektúrával. A legkritikusabb adatközpontok követelményeinek megfelelően tervezett kapcsolók folyamatos rendszerműködést és virtualizált, mindenütt jelen lévő szolgáltatásokat nyújtanak. A Cisco Nexus 7000 sorozat a bevált Cisco NX-OS szoftver operációs rendszeren alapul, továbbfejlesztett funkciókkal a valós idejű rendszerfrissítésekhez, kivételes kezelhetőséggel és szervizelhetőséggel.

A kapcsolóplatformok következő generációjának első tagjaként a Cisco Nexus 7000 sorozat (1. ábra) integrált ellenállóképességet biztosít, kifejezetten az adatközponti rendelkezésre állásra, megbízhatóságra, skálázhatóságra és egyszerű felügyeletre optimalizált funkciókkal kombinálva.

A Cisco NX-OS-szel párosítva a Cisco Nexus 7000 sorozat átfogó funkciókészletet nyújt megszakításmentes működéssel, négy vázkivitelben:

- 18 bővítőhelyes váz 18 elölről hozzáférhető modulhellyel és oldalirányú légáramlással, kompakt, vízszintes kivitelben, célra tervezett, integrált kábelrendezéssel.
- 10 bővítőhelyes váz 10 elölről hozzáférhető, függőleges modulhellyel, elölről hátra irányuló légáramlással és integrált kábelrendező rendszerrel.
- 9 bővítőhelyes váz 9 elölről hozzáférhető modulhellyel és oldalirányú légáramlással, kompakt, vízszintes kivitelben, célra tervezett, integrált kábelrendezéssel.
- 4 bővítőhelyes váz kizárólag elölről hozzáférhető modulhelyekkel és oldalról hátra irányuló légáramlással, kis kivitelben, célra tervezett, integrált kábelrendezéssel.

Minden Cisco Nexus 7000 sorozatú váz passzív középlap-architektúrát használ, fizikai csatlakozókat és rézvezetékeket biztosítva a fabric modulok és az I/O modulok összekapcsolására a közvetlen adatátvitelhez. Minden modulok közötti kapcsolás az egyes I/O modulokon és fabric modulokon lévő crossbar-fabric ASIC-eken keresztül történik. A Cisco Nexus 7004 váz esetében — mivel nincsenek fabric modulok — a középlap biztosítja a csatlakozókat és a vezetékeket az I/O modulokon lévő fabric ASIC-ek közvetlen összekapcsolására.

Az akár öt fabric modulból álló, skálázható, teljesen elosztott fabric-architektúra a váz középlapjával kombinálva bővítőhelyenként akár 550 Gbit/s-ot biztosít, ami 8,8 Tbit/s, 9,9 Tbit/s, illetve 18,7 Tbit/s továbbítási kapacitást jelent a 9, 10, illetve 18 bővítőhelyes kapcsolókban. A 4 bővítőhelyes váz a beépített fabric-rendszerrel kombinálva akár 1,92 Tbit/s továbbítási kapacitást nyújt.

A 9, 10 és 18 bővítőhelyes váz középlap-kialakítása és a 4 bővítőhelyes váz hátlap-kialakítása rugalmas technológiai bővítéseket támogat az igények változásával, folyamatos beruházásvédelmet biztosítva.

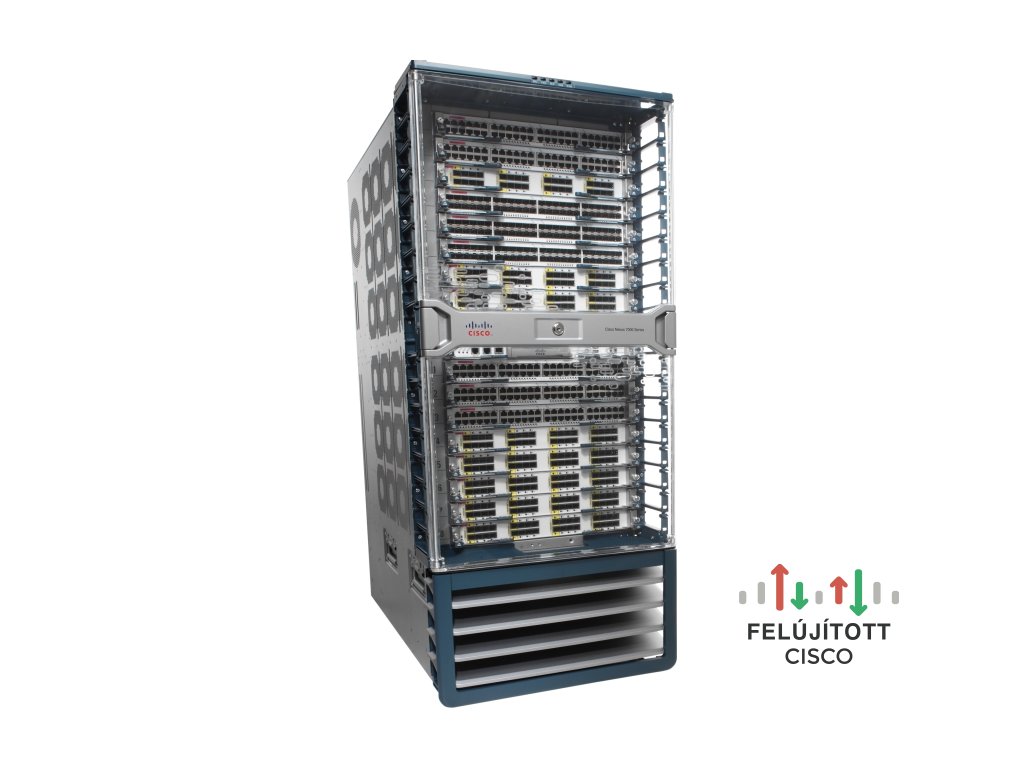

Cisco Nexus 7000 10 bővítőhelyes kapcsolóváz
- A Cisco Nexus 7000 10 bővítőhelyes váz akár nyolc I/O modulhellyel akár 384 × 1 és 10 Gigabit Ethernet portot, 48 × 40 Gigabit Ethernet portot és 16 × 100 Gigabit Ethernet portot támogat, megfelelve a nagy adatközponti telepítések igényeinek. Két dedikált felügyeletimodul-bővítőhellyel rendelkezik a teljes redundancia biztosítására.
- Az elölről hátra irányuló légáramlás segít biztosítani, hogy a Cisco Nexus 7000 10 bővítőhelyes váz használata további bonyolultság nélkül feleljen meg a meleg- és hidegfolyosós telepítések követelményének.
- A rendszer kettős rendszer- és fabric-ventilátortálcákat használ a hűtéshez. Minden ventilátortálca redundáns, és független, változtatható fordulatszámú ventilátorokból áll, amelyek automatikusan alkalmazkodnak a környezeti hőmérséklethez, segítve az energiafogyasztás csökkentését a jól felügyelt létesítményekben, miközben elősegítik a kapcsoló optimális működését. A rendszerkialakítás növeli a hűtési hatékonyságot és redundanciaképességeket biztosít, lehetővé téve a működés közbeni cserét a rendszer befolyásolása nélkül; ha akár egyetlen ventilátor, akár egy teljes ventilátortálca meghibásodik, a rendszer a hűtési kapacitás jelentős romlása nélkül működik tovább.
- A rendszer opcionális levegőszűrőt támogat a rendszeren áthaladó tiszta légáramlás biztosítására. A levegőszűrő hozzáadása kielégíti a Network Equipment Building Standards (NEBS) követelményeit.
- Az I/O modulok és a felügyeleti modulok elölről, a fabric modulok, a tápegységek és a ventilátortálcák hátulról hozzáférhetők.
