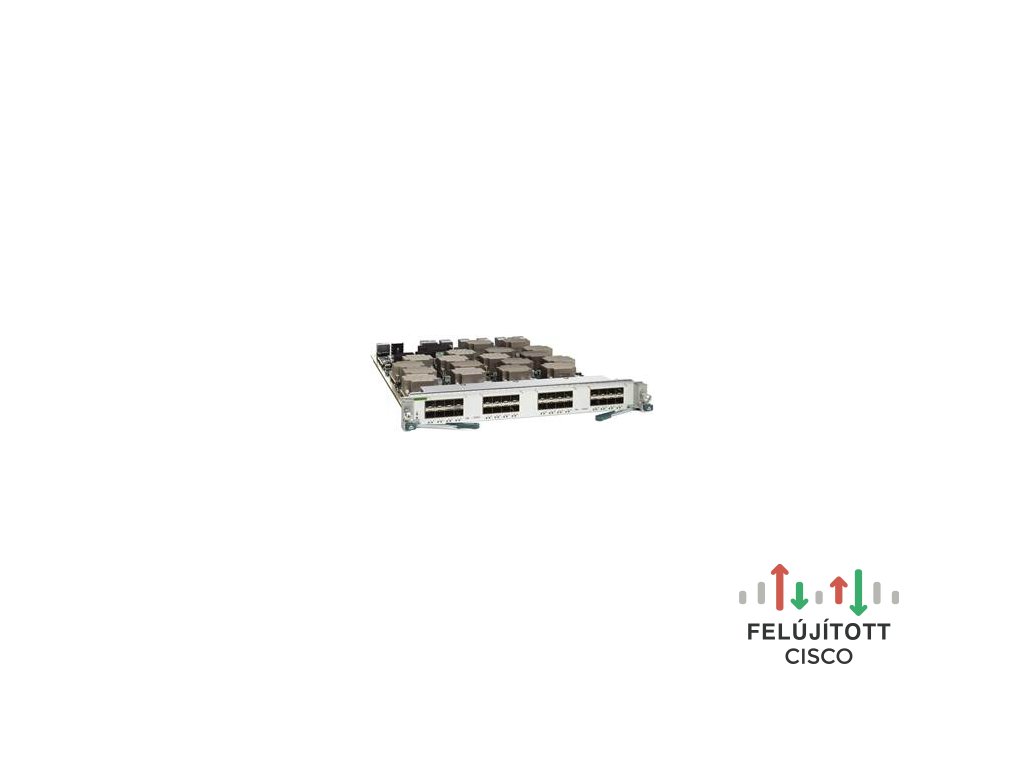

N7K-F132XP-15

Termék részletes leírása

A Cisco Nexus® 7000 F sorozatú, 32 portos 1 és 10 Gigabit Ethernet modul kiemelkedő rugalmasságot és teljesítményt kínál, kiterjedt virtualizációs és többutas képességekkel. A modul lehetővé teszi nagy sűrűségű, alacsony késleltetésű, skálázható adatközponti architektúra telepítését.

A Cisco Nexus 7000 F sorozatú, 32 portos 1 és 10 Gigabit Ethernet modul a Cisco Nexus 7000 F sorozatú Ethernet-modulok első tagja, amely kiterjeszti a Cisco Nexus 7000 sorozat képességeit az adatközpontban. Az F1 továbbítómotorral működő modul 480 millió csomag/másodperc (Mpps) elosztott Layer 2 továbbítást és akár 320 Gbit/s adatáteresztő-képességet nyújt egy egyedi, dedikált továbbítási alkalmazásspecifikus integrált áramkörön (ASIC-en) keresztül, lehetővé téve bővíthető adatközpontok létrehozását. A Cisco Nexus F sorozatú, 32 portos 1 és 10 Gigabit Ethernet modulokkal teljesen feltöltött Cisco Nexus 7000 18 bővítőhelyes kapcsoló akár 10,2 terabit/másodperc (Tbit/s) kapcsolási teljesítményt képes nyújtani, portonként jellemzően 10 wattnál (W) kisebb energiafogyasztással.

A nagy teljesítményű hozzáférés-vezérlési lista (ACL) feldolgozás modulonként 32 000 bejegyzést támogat, bemeneti és kimeneti irányban, ahol az ACL-bejegyzések a Layer 2, 3 és 4 mezőket címezhetik. Az F1 továbbítómotor a porttükrözést igénylő alkalmazásokat is támogatja, modulonként 16 egyidejű, egyirányú Cisco Switched Port Analyzer (SPAN) munkamenet integrált hardvertámogatásával. Emellett az F sorozatú modul integrált Ethernet feletti Fibre Channelt (FCoE) nyújt, jelentősen egyszerűsítve a hálózati infrastruktúrát és csökkentve a költségeket az egységes adatközponti fabricek telepítésének lehetővé tételével, az adatközponti forgalom egyetlen, általános célú, nagy teljesítményű, magas rendelkezésre állású hálózatra történő konszolidálására.

A Cisco Nexus 7000 F sorozatú modullal az FCoE director-osztályú moduláris platformokon telepíthető a konvergált hálózatok hozzáférési és gerincrétegéhez. Az FCoE gazda- és céltámogatáson kívül a modul VE-port támogatást biztosít, lehetővé téve FCoE kapcsolóközi összeköttetések (ISL-ek) létrehozását és a skálázható, többugrásos FCoE-topológiákat. A Cisco Nexus 7000 sorozatú kapcsoló FCoE-forgalma dedikált tárolási virtuális eszközkontextussal (VDC-vel) szegmentálható, elszigetelést biztosítva a megosztott fizikai infrastruktúrán belül. A Cisco Nexus 7000 sorozatú FCoE konvergált hálózatok transzparensen hidalhatók a Cisco® MDS 9500 sorozatú Fibre Channel SAN-okhoz a Cisco MDS 10 Gbit/s-os, 8 portos FCoE modullal. Ez a képesség megőrzi a Fibre Channel SAN-okba történt meglévő és folyamatos beruházásokat, és egyetlen egységes operációs rendszert (Cisco NX-OS szoftvert) és felügyeleti platformot (Cisco Data Center Network Managert [DCNM-et]) kínál a LAN-hoz és a SAN-hoz egyaránt.

A Cisco Nexus 7000 F sorozatú modulok a nagy teljesítményű Cisco NX-OS szoftverrel kombinálva a Cisco FabricPath többutas Ethernet-technológiákat nyújtják, az IETF Transparent Interconnection of Lots of Links (TRILL) szabvány alapján. A Cisco FabricPath a többutas Ethernet-technológiák készletét alkotja, és a Layer 3 útválasztás megbízhatósági és skálázhatósági előnyeit egyesíti a Layer 2 Ethernet-hálózatok rugalmasságával. A Cisco FabricPath-szal a szervezetek mostantól rendkívül skálázható, rugalmas hálózatokat építhetnek, amelyek hatékonyan használják a csomópontok közötti rendelkezésre álló sávszélességet, javított hálózati ellenállóképességet kínálva.

A Cisco FabricPath topológiaalapú Layer 2 útválasztási mechanizmust kínál, amely azonos költségű többutas (ECMP) továbbítási modellt biztosít. A Cisco FabricPath olyan továbbfejlesztést valósít meg, amely megoldja a kapcsolt Layer 2 hálózatokra jellemző MAC-címtábla-skálázhatósági kihívást. A továbbfejlesztett virtuális PortChannel (vPC+) a Cisco FabricPath másik technológiája. A vPC-hez hasonlóan a vPC+ lehetővé teszi a meglévő Ethernet-infrastruktúra redundáns csatlakoztatását a Cisco FabricPath fabrichez a feszítőfa-protokollra való támaszkodás nélkül.

A Cisco FabricPath előnyei:
- Üzemeltetési egyszerűség: a Cisco FabricPath beépített automatikus felderítési mechanizmussal rendelkezik, amely nem igényel további platformkonfigurálást. A Layer 2 kapcsolat kínálásával ez a „VLAN bárhol” jellemző egyszerűsíti a kiépítést, és munkaterhelés-rugalmasságot kínál a hálózaton.
- Magas ellenállóképesség és teljesítmény: mivel a Cisco FabricPath Layer 2 routolt protokoll, stabilitást, skálázhatóságot és optimalizált ellenállóképességet kínál, a hálózati hibák elszigetelésével együtt.
- Rendkívül skálázható fabric: a 16 utas ECMP-re épített továbbítási modellel a Cisco FabricPath segít megelőzni a sávszélesség-szűkkeresztmetszeteket, és lehetővé teszi a kapacitás dinamikus, hálózati fennakadás nélküli bővítését.

A Cisco Nexus 7000 F-1 sorozatú, 32 portos 1 és 10 Gigabit Ethernet modul vázanként akár 512 portot biztosít, amelyek portonként rugalmasan támogatják a Gigabit és a 10 Gigabit Ethernetet egyaránt. A Small Form-Factor Pluggable (SFP) és az Enhanced SFP (SFP+) optikák egyaránt elérhetők a nagy és rövid távolságú alkalmazásokhoz, beleértve a Twinax-támogatást a rackek közötti adatközponti alkalmazásokhoz, lehetővé téve az átállást és a támogatást számos, különböző médiatípusokat igénylő telepítési forgatókönyvhöz. Az 1. táblázat a Cisco Nexus 7000 F1 sorozatú, 32 portos 1 és 10 Gigabit Ethernet modul jellemzőit és előnyeit foglalja össze.
