N7K-F248XT-25E

Termék részletes leírása

A Cisco Nexus® 7000 továbbfejlesztett F2 sorozatú, 48 portos 1 és 10GBASE-T Ethernet rézmodul (ebben a dokumentumban Cisco Nexus 7000 F2e rézmodul) kiemelkedő rugalmasságot és vonali sebességű teljesítményt kínál minden porton. A modul lehetővé teszi nagy sűrűségű, alacsony késleltetésű, skálázható adatközponti architektúrák telepítését az IEEE 802.3an szabvány — közismertebb nevén a 10GBASE-T — alapján.

A Cisco Nexus 7000 sorozatú kapcsolók a Cisco® Unified Fabric alapját képezik. Moduláris, adatközponti osztályú termékcsaládot alkotnak, amelyet a jól skálázható 10 Gigabit Ethernet hálózatokhoz terveztek. A fabric-architektúra 15 terabit/másodperc (Tbit/s) fölé skálázódik, és a jövőbeli 40 és 100 Gigabit Ethernet interfészek támogatására tervezték. A legkritikusabb hálózati környezetek követelményeinek kielégítésére a kapcsolók folyamatos rendszerműködést és virtualizált szolgáltatásokat nyújtanak. A Cisco Nexus 7000 kapcsolókat a bevált Cisco NX-OS szoftver operációs rendszer működteti, továbbfejlesztett funkciókkal a valós idejű rendszerfrissítésekhez, kivételes kezelhetőséggel és szervizelhetőséggel. Innovatív unified fabric kialakítását kifejezetten az IP- és tárolóhálózatok egyetlen veszteségmentes Ethernet-fabricre történő konszolidációjának támogatására építették.

A 10GBASE-T megoldás előnyei

A Cisco Nexus 7000 kapcsolókhoz készült 10GBASE-T megoldás nagy teljesítményű, költséghatékony és hatékony, következő generációs, RJ-45-alapú szervercsatlakozást biztosít. Az IEEE 802.3an szabványon alapuló 10GBASE-T kulcsfontosságú technológia a következő generációs adatközponti architektúrák tervezéséhez, a következőkkel:
- Csökkentett telepítési költségek az integrált 10 Gigabit Etherneten, az alacsonyabb kábelköltségeken és a rugalmas kábelhosszakon keresztül
- Egyszerűsített átállás a 10 Gigabit Ethernetre a meglévő 1 Gigabit Ethernet hálózatokkal való visszamenőleges kompatibilitással; a BASE-T korábbi generációinak megőrzött felhasználói élménye és szakértelme
- Új konszolidációs felhasználási modellek a teljes birtoklási költség (TCO) csökkentésére a fejlett I/O-virtualizációval és az egységes hálózatépítéssel

A modul jellemzői és előnyei

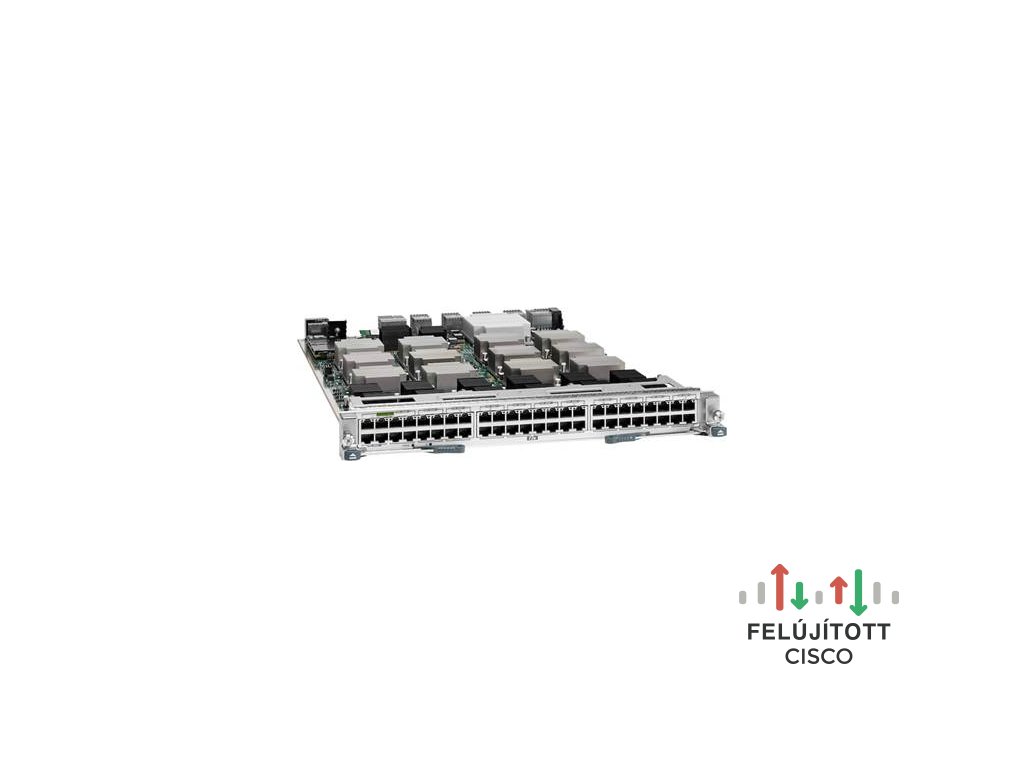

A Cisco Nexus 7000 F2e rézmodul (1. ábra) alacsony késleltetésű, nagy teljesítményű, nagy sűrűségű 10GBASE-T Ethernet modul, amelyet a kritikus fontosságú adatközponti hálózatokhoz terveztek. A Cisco Nexus 7000 F2e rézmodul a piac legnagyobb vonali sebességű 10GBASE-T Ethernet portsűrűségét biztosítja: a Cisco Nexus 7000 18 bővítőhelyes kapcsolóváz használatával egyetlen rendszerben akár 768 vonali sebességű 10GBASE-T Ethernet portot.

A Cisco Nexus 7000 F2e sorozatú rézmodul switch-on-chip (SoC) architektúrával épült, amelyben egyetlen alkalmazásspecifikus integrált áramkör (ASIC) valósítja meg a modul összes funkcióját, beleértve a bemeneti pufferelést, a továbbítási keresési műveleteket, a hozzáférés-vezérlési listákat (ACL-eket), a szolgáltatásminőségi (QoS) táblákat, a fabric-interfészeket és a virtuális kimeneti sorkezelést (VoQ-t). Minden SoC négy előlapi interfészt kezel. Ez a fajta kialakítás növeli a teljesítményt, miközben csökkenti a modul energia- és hűtési igényét.

A Cisco Nexus 7000 F2e rézmodul minden portja 1 Gigabit Ethernet sebességen is használható, lehetővé téve az IT-részlegeknek a szerverbázis 10GBASE-T-re történő átállítását hálózatuk konkrét igényei alapján. A sor végére (EoR) és a sor közepére (MoR) telepítésekhez kiválóan alkalmas Cisco Nexus 7000 F2e rézmodul rugalmasságot, skálázhatóságot és átfogó funkciókészletet biztosít.

A Cisco Nexus 7000 F2e rézmodul alacsony 10GBASE-T energiafogyasztást kínál az ügyfeleknek: a tipikus telepítési forgatókönyvekben portonként kevesebb mint 9 watt (W). A modul energiahatékonyságát tovább javítja az energiahatékony Ethernet funkció engedélyezése.

Az IEEE 802.3az munkacsoport által kifejlesztett szabvány, az energiahatékony Ethernet olyan továbbfejlesztések készlete, amely kisebb energiafogyasztást tesz lehetővé a hálózati igény változásaira reagálva. Az alacsony fogyasztású üresjárati (LPI) jelzés meghatározott ideig történő küldésével a rendszer adóchipjei kikapcsolhatók. Az LPI periodikusan kerül elküldésre az alvó üzemmód frissítésére. Amikor adat áll rendelkezésre az átvitelhez, normál üresjárati jel kerül elküldésre az adórendszer felébresztésére az adatküldés előtt. Az adatkapcsolat mindig működőképesnek tekinthető, mert a vevőjel-áramkör akkor is aktív marad, amikor az adóút alvó üzemmódban van.

Az energiahatékony Ethernet engedélyezésével a Cisco Nexus 7000 F2e rézmodulon a szervezetek további 15 százalékos energiacsökkentést érhetnek el a tipikus telepítésekben.

A modul energiahatékonysága a képességek veszélyeztetése nélkül valósul meg. A hagyományos Layer 2 és Layer 3 továbbítási képességeken kívül a Cisco Nexus 7000 F2e rézmodul a Cisco FabricPath technológiát is nyújtja, az IETF TRILL alapján. A Cisco FabricPath a többutas Ethernet-technológiák készletét alkotja, és a Layer 3 útválasztás megbízhatósági és skálázhatósági előnyeit egyesíti a Layer 2 Ethernet-hálózatok rugalmasságával és „plug-and-play” jellemzőivel.

A Cisco FabricPath-szal a szervezetek mostantól rugalmasan ellenálló és rugalmas Layer 2 hálózatokat építhetnek, többé nem támaszkodva a feszítőfa-protokollra és annak eredendő keresztmetszeti sávszélesség-korlátaira.

A Cisco FabricPath előnyei:

- Üzemeltetési egyszerűség: a Cisco FabricPath beépített automatikus felderítési mechanizmussal rendelkezik, amely nem igényel további platformkonfigurálást. A Layer 2 kapcsolat kínálásával ez a „VLAN bárhol” jellemző egyszerűsíti a kiépítést, és munkaterhelés-rugalmasságot kínál a hálózaton.
- Magas ellenállóképesség és teljesítmény: mivel a Cisco FabricPath Layer 2 routolt protokoll, stabilitást, skálázhatóságot és optimalizált ellenállóképességet kínál, a hálózati hibák elszigetelésével együtt.
- Rendkívül skálázható fabric: a 16 utas azonos költségű többutas (ECMP) továbbítási modell felépítésével a Cisco FabricPath segít megelőzni a sávszélesség-szűkkeresztmetszeteket, és lehetővé teszi a kapacitás dinamikus, hálózati fennakadás nélküli bővítését.

A Cisco Nexus 7000 F2e sorozatú rézmodul kivételes biztonságot kínál a Cisco TrustSec® technológia integrált hardvertámogatásával, beleértve a vonali sebességű adattitkosságot, adatintegritást és ACL-feldolgozást a biztonságicsoport-címkékhez (SGT-khez). Az IEEE MAC biztonsági szabványnak (IEEE 802.1AE MACsec) megfelelő adattitkosság és -integritás minden porton támogatott az Advanced Encryption Standard (AES) titkosítással, 128 bites kulccsal. Az új biztonsági ACL-eket az SGT-k hordozására képes Cisco metaadatfejlécek hardvertámogatása bővíti. A biztonságicsoport-ACL-ek (SGACL-ek) az SGT-információkat használják a biztonsági szabályzatok hardveralapú érvényesítésére, megszüntetve az IP-címektől való függést, ezáltal javítva a skálázhatóságot és egyszerűsítve a kezelhetőséget.
