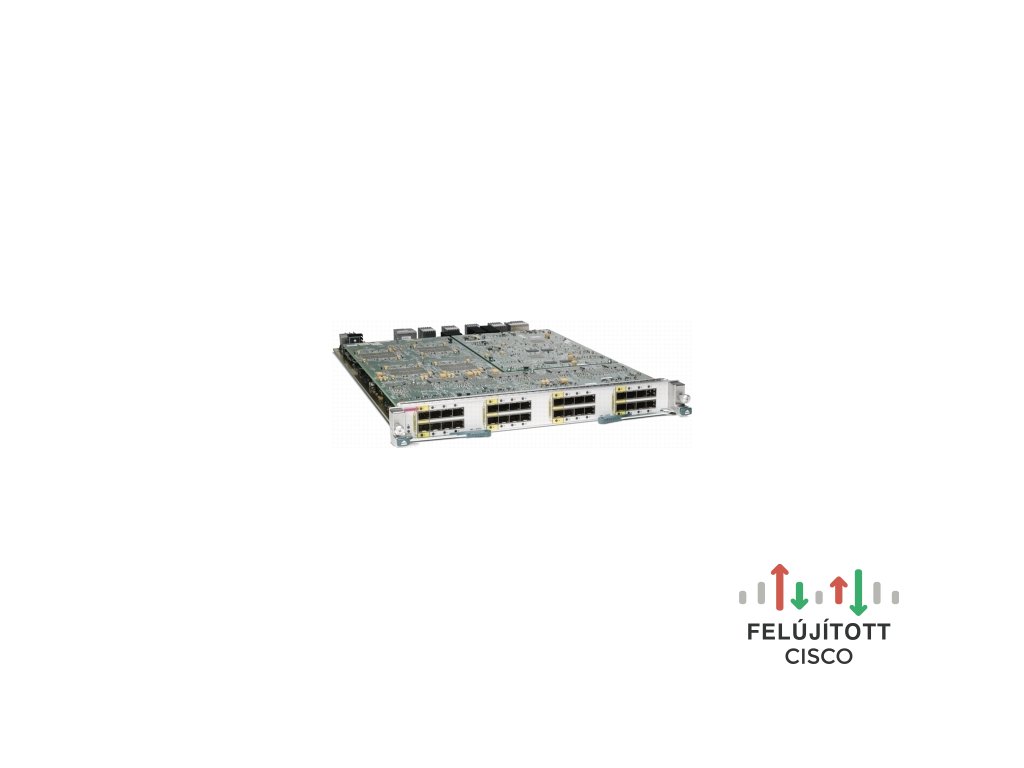

N7K-M132XP-12

Termék részletes leírása

A Cisco Nexus 7000 sorozatú, 32 portos 10 Gb Ethernet modul, 80 Gb fabric-sávszélességgel, nagy teljesítményű, nagy sűrűségű 10 Gigabit Ethernet modul, amelyet a kritikus fontosságú Ethernet-hálózatokhoz terveztek. A 18 bővítőhelyes vázban egyetlen rendszerben akár 512 darab 10 Gigabit Ethernet port támogatott, nagy sűrűségű, kompakt megoldást biztosítva a legnagyobb 10 Gb Ethernet hálózatokhoz.
A 10 bővítőhelyes váz e modullal való feltöltése akár 256 darab 10 Gigabit Ethernet portot biztosít egyetlen vázban, vagy akár 512 darab 10 Gigabit Ethernet portot egyetlen rackben. Ezek a konfigurációk ideálisak az adatközponti hálózat gerinc- vagy aggregációs rétegéhez, ahol a sűrűség, a teljesítmény és a folyamatos rendszerműködés kritikus. Ez a modul 10 Gigabit Ethernet uplinkként is használható, amikor a hozzáférési réteghez a Cisco Nexus 7000 sorozatú, 48 portos 10/100/1000 modult alkalmazzák. A Cisco Nexus 7000 32 portos 10 Gb Ethernet modul fizikai interfészei SFP+ dugaszolható optikákat támogatnak, a különféle távolságok és optikaikábel-típusok igényeinek kielégítésére.
Minden Cisco Nexus 7000 sorozatú I/O modul integrált továbbítómotort tartalmaz. Ez az architektúra a váz továbbítási teljesítményét lineárisan skálázza az alkalmazott I/O modulok számával. A Cisco Nexus 7000 32 portos 10 Gb Ethernet modul továbbítómotorja a Cisco Nexus 7000 M sorozatú továbbítómotorok családjába tartozik. Mivel ez az M sorozat első generációja, a motort M1 továbbítómotornak nevezik.
Az M1 továbbítómotor 60 millió csomag/másodperc (Mpps) Layer 2 és 3 IPv4 unicast-továbbítást vagy 30 Mpps IPv6 unicast-továbbítást biztosít egyetlen I/O modul összes portján. A 18 bővítőhelyes váz 16 M1 I/O modullal akár 960 Mpps IPv4 unicast-továbbítást nyújt. A multicast-továbbítás az I/O modulba épített, amely kimeneti replikációt végez. Az M1 továbbítómotor emellett hozzáférés-vezérlési lista (ACL) szűrést, jelölést, sebességkorlátozást és NetFlow-t biztosít, a teljesítményre gyakorolt hatás nélkül. A nagy teljesítményű ACL-feldolgozás modulonként akár 64 000 bejegyzést támogat, ahol a bejegyzések a Layer 2, 3 és 4 mezőket, valamint a biztonságicsoport-címkéket (SGT-ket) alkalmazó új Cisco® metaadatmezőket is címezhetik.
A Cisco Nexus 7000 32 portos 10 Gb Ethernet modul kivételes biztonságot kínál a Cisco TrustSec integrált hardvertámogatásával. Ez magában foglalja a vonali sebességű adattitkosságot, adatintegritást és ACL-feldolgozást a biztonságicsoport-címkékhez. Az adattitkosság és -integritás megfelel az IEEE MAC biztonsági szabványnak (IEEE 802.1AE [MACsec]). A modul mind a 32 portja támogatja az Advanced Encryption Standard (AES) titkosítást 128 bites kulccsal. Az új biztonsági ACL-eket az SGT-k hordozására képes Cisco metaadatfejlécek hardvertámogatása bővíti. A biztonságicsoport-ACL-ek (SGACL-ek) az SGT-információkat használják a biztonsági szabályzatok hardveralapú érvényesítésére1. Ez megszünteti az IP-címektől való függést, javítva a skálázhatóságot és egyszerűsítve a kezelhetőséget.
A Cisco Nexus 7000 32 portos 10 Gb Ethernet modul fabric-interfésze mindkét irányban 80 Gbit/s sávszélességet biztosít. A másik modulra tartó forgalom akár öt fabric modul között oszlik el. A teljes 80 Gbit/s sávszélesség eléréséhez legalább két fabric modul szükséges a vázban. Bár ez a konfiguráció hibatűrést kínál, az egyik fabric modul meghibásodása esetén sávszélesség-veszteség következik be. Három, a vázba telepített fabric modullal az egyik fabric modul sávszélesség-veszteség nélkül hibásodhat meg.
A 32 portos 10 Gigabit Ethernet I/O modul virtuális kimeneti sorokban puffereli az adatokat, mielőtt azok a fabricbe áramlanának. Az adatáramlást a felügyeleti modul központi arbitere vezérli, kreditalapú pufferkialakítással. Ez az architektúra veszteségmentes fabricet kínál, amely szolgáltatásminőséget (QoS) és méltányosságot biztosít az összes porton, még torlódás esetén is.
A Cisco Nexus 7000 32 portos Ethernet modul 8 portot vonali sebességen szolgálhat ki, vagy akár 32 port oszthat meg 80 Gbit/s sávszélességet. A 32 port nyolc, egyenként 4 portos csoportba szerveződik. Dedikált módban minden csoport első portja aktív, vonali sebességű teljesítményt nyújtva, míg a másik 3 port letiltott. Megosztott módban a csoport mind a 4 portja aktív. A szoftver lehetővé teszi minden csoport egyedi konfigurálását dedikált vagy megosztott módra. A Cisco Nexus 7010, illetve 7018 kapcsolókon rendre akár 64 és 128 vonali sebességű 10 Gigabit Ethernet port támogatott. Az 1. táblázat a Cisco Nexus 7000 32 portos 10 Gb Ethernet modul jellemzőit és előnyeit foglalja össze.
