N7K-M132XP-12L

Termék részletes leírása

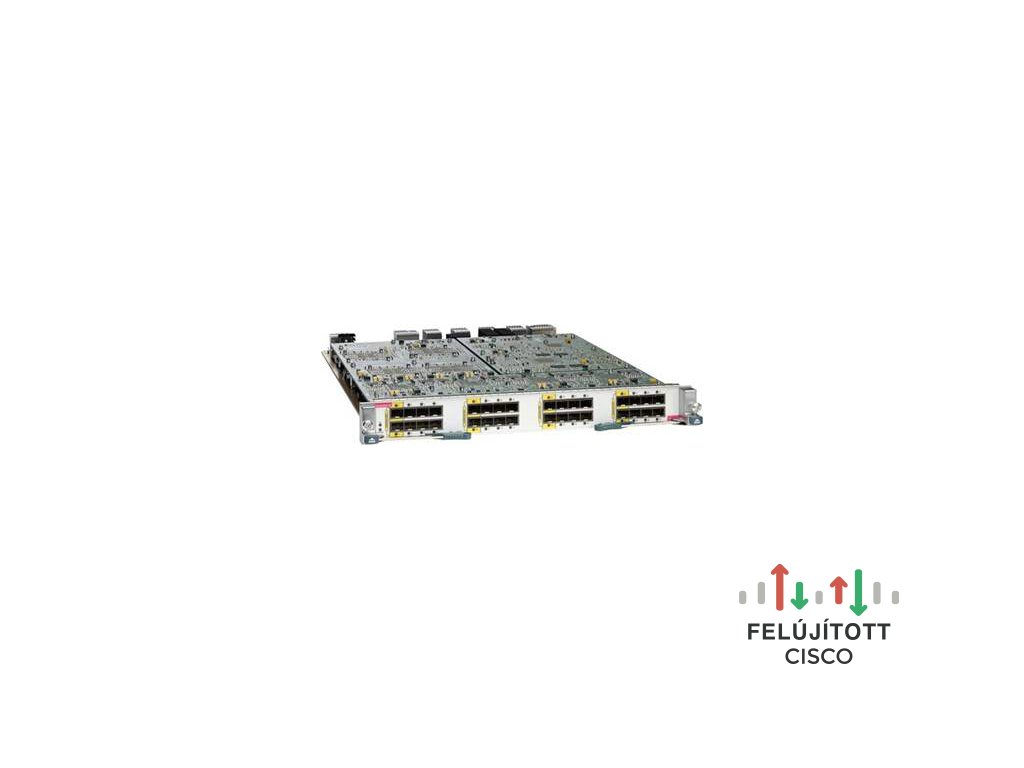

A Cisco Nexus® 7000 M1 sorozatú, 32 portos 10 Gigabit Ethernet modul XL opcióval jól skálázható, nagy teljesítményű modul, amelyet a kritikus fontosságú Ethernet-hálózatokhoz terveztek. A modul az M1-XL továbbítómotort használja, amely nagyobb továbbítási információs bázissal (FIB) rendelkezik. A modul emellett a Small Form-Factor Pluggable Plus (SFP+) adó-vevők széles skáláját támogatja, beleértve a Twinax CX1-et, telepítési rugalmasságot biztosítva a különféle hálózati környezetekben.

A Cisco Nexus 7000 sorozatú kapcsolók moduláris, adatközponti osztályú termékcsaládot alkotnak, amelyet a jól skálázható 10 Gigabit Ethernet hálózatokhoz terveztek, 15 terabit/másodperc (Tbit/s) fölé skálázódó fabric-architektúrával, és a nagy sűrűségű 40 és 100 Gigabit Ethernet telepítések támogatására tervezték. A legkritikusabb hálózati környezetek követelményeinek megfelelően tervezve folyamatos rendszerműködést és virtualizált, mindenütt jelen lévő szolgáltatásokat nyújt. A Cisco Nexus 7000 sorozat a bevált Cisco® NX-OS szoftver operációs rendszeren alapul, továbbfejlesztett funkciókkal a valós idejű rendszerfrissítésekhez, kivételes kezelhetőséggel és szervizelhetőséggel. Innovatív unified fabric kialakítását kifejezetten az IP-, tároló- és folyamatközi kommunikációs (IPC) hálózatok egyetlen Ethernet-fabricre történő konszolidációjának támogatására építették.

Jellemzők és előnyök

A Cisco Nexus 7000 M1 sorozatú, 32 portos 10 Gigabit Ethernet modul XL opcióval számos olyan kulcsfontosságú funkcióval rendelkezik, amelyeket a rugalmas telepítésre és a legnagyobb teljesítményt és átfogó funkciókészletet igénylő környezetek támogatására terveztek. Az opcionális Scalable Feature licenccel a modul a kibővített XL módban működhet, amely lehetővé teszi a teljes továbbítási tábla használatát — ez elengedhetetlen a nagyléptékű telepítésekhez, például az internetes peering-környezetekhez. Ez a nagyobb FIB-tábla a teljes internetes útválasztási tábla több példányát képes tárolni az internet felé néző telepítésekhez, virtuális útválasztási és továbbítási (VRF) és virtuális eszközkontextus (VDC) támogatással. A nem XL vagy XL módban való működés képessége rendkívül rugalmassá teszi ezt a modult sokféle hálózati környezethez, hardvermodul-csere vagy -bővítés nélkül, és alacsonyabb teljes birtoklási költséget (TCO) biztosít.

A 32 portos modul az adó-vevő modulok széles skáláját támogatja, lehetővé téve a telepítést különféle helyzetekben, beleértve a Twinax CX1 kábelt a racken belüli vagy rackek közötti összeköttetésekhez az adatközpontban, a nagy hatótávolságú, telephelyek közötti, egymódusú szálas (SMF) telepítéseket, valamint a rövid és közepes távolságú, többmódusú szálas (MMF) telepítéseket az adatközponti és campus-környezetekben. A 32 portos modul fabric-interfésze mindkét irányban 80 Gbit/s sávszélességet biztosít.

Minden Cisco Nexus 7000 I/O modul integrált továbbítómotorokat tartalmaz. A Cisco Nexus 7000 M1 sorozatú, 32 portos modul M1-XL továbbítómotorja a Cisco Nexus 7000 M1 sorozatú továbbítómotorok családjába tartozik. Az M1-XL továbbítómotor az M1 motoron alapul, nagyobb FIB- és hozzáférés-vezérlési lista (ACL) táblákkal. A modul teljesen kompatibilis az összes meglévő M1 modullal, és funkcióegységességet kínál velük.

Minden M1-XL továbbítómotor akár 60 millió csomag/másodperc (Mpps) Layer 2 és Layer 3 IPv4 unicast-továbbítást vagy 30 Mpps IPv6 unicast-továbbítást biztosít az összes porton. Az elosztott architektúra — a minden modulba integrált továbbítómotorral — a váz továbbítási teljesítményét lineárisan skálázza az alkalmazott I/O modulok számával. A 18 bővítőhelyes váz tizenhat Cisco Nexus 7000 M1 sorozatú, 32 portos, XL opcióval rendelkező 10 Gigabit Ethernet modullal akár 960 Mpps IPv4 unicast-továbbítást nyújthat. A multicast-továbbítás az I/O modulba épített, amely kimeneti replikációt végez.

Az M1-XL továbbítómotor emellett hozzáférés-vezérlési lista (ACL) szűrést, jelölést, sebességkorlátozást és NetFlow-t biztosít a teljesítmény romlása nélkül. A nagy teljesítményű ACL-feldolgozás modulonként akár 64 000 bejegyzést támogat nem XL módban, vagy 128 000 bejegyzést modulonként XL módban, ahol a bejegyzések a Layer 2, 3 és 4 mezőket, valamint a biztonságicsoport-címkéket (SGT-ket) alkalmazó új Cisco metaadatmezőket is címezhetik.

A Cisco Nexus 7000 M1 sorozatú, 32 portos 10 Gigabit Ethernet modul XL opcióval kivételes biztonságot kínál a Cisco TrustSec® technológia integrált hardvertámogatásával, beleértve a vonali sebességű adattitkosságot, adatintegritást és ACL-feldolgozást a biztonságicsoport-címkékhez (SGT-khez). Az adattitkosság és -integritás megfelel az IEEE MAC biztonsági szabványnak (IEEE 802.1AE [MACsec]). A modul mind a 32 portja támogatja az Advanced Encryption Standard (AES) titkosítást 128 bites kulccsal. Az új biztonsági ACL-eket az SGT-k hordozására képes Cisco metaadatfejlécek hardvertámogatása bővíti. A biztonságicsoport-ACL-ek (SGACL-ek) az SGT-információkat használják a biztonsági szabályzatok hardveralapú érvényesítésére, megszüntetve az IP-címektől való függést, ezáltal javítva a skálázhatóságot és egyszerűsítve a kezelhetőséget.

A Cisco Nexus 7000 M1 sorozatú, 32 portos 10 Gigabit Ethernet modul XL opcióval virtuális kimeneti sorokban (VoQ-kban) puffereli az adatokat, mielőtt azok a fabricbe áramlanának. Az adatáramlást a felügyeleti modul központi arbitere vezérli, kreditalapú pufferkialakítással. Ez az architektúra veszteségmentes fabricet kínál, amely szolgáltatásminőséget (QoS) és méltányosságot biztosít az összes porton, még torlódás esetén is.
