WS-C3750X-24P-S

Termék részletes leírása

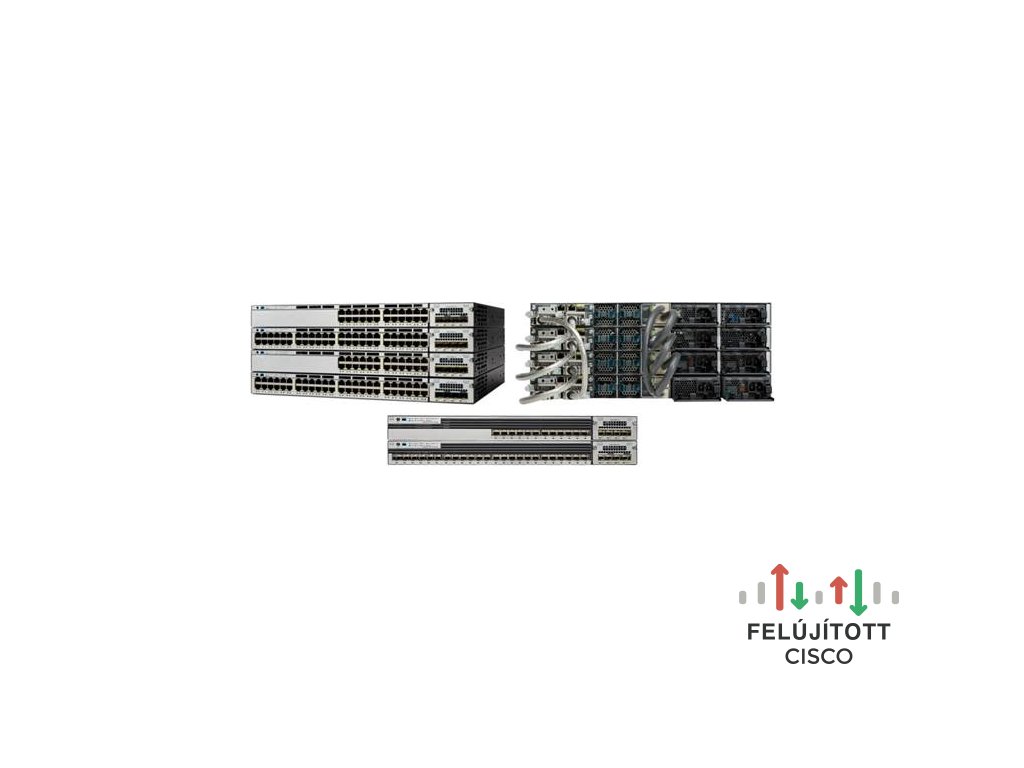

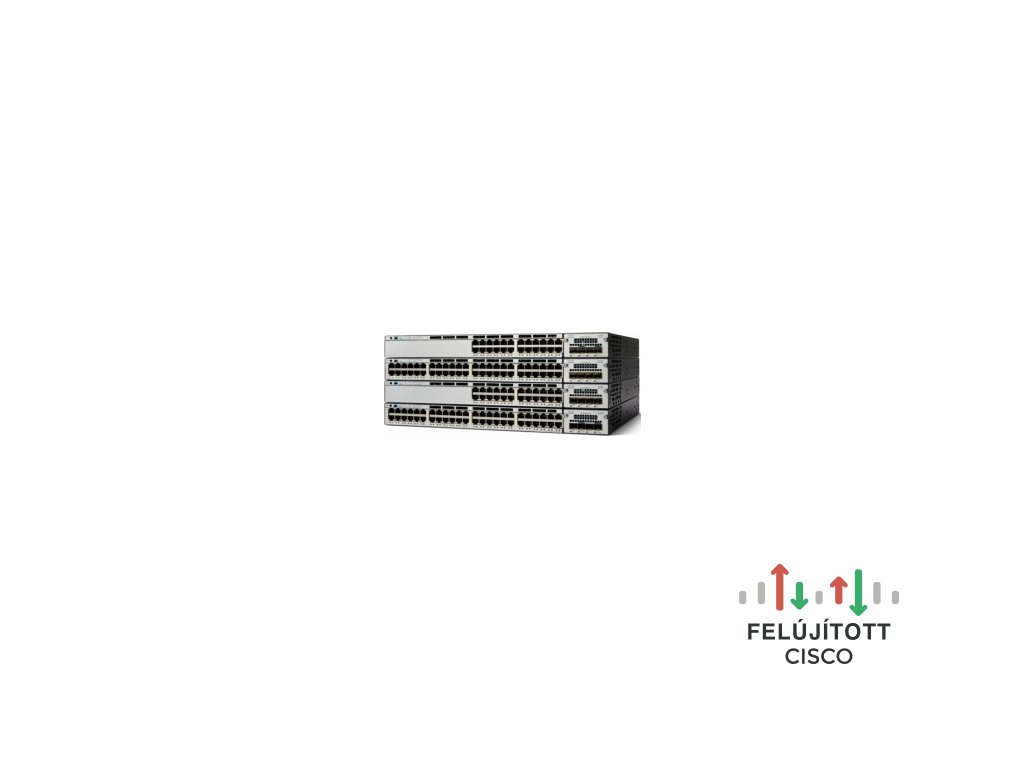

A Cisco® Catalyst® 3750-X és 3560-X sorozatú kapcsolók vállalati osztályú, stackelhető, illetve önálló kapcsolócsaládok. Ezek a kapcsolók magas rendelkezésre állást, skálázhatóságot, biztonságot, energiahatékonyságot és egyszerű üzemeltetést biztosítanak olyan innovatív funkciókkal, mint a Cisco StackPower (csak a Catalyst 3750-X modellen érhető el), az IEEE 802.3at Ethernetes áramellátás plusz (PoE+) konfigurációk, az opcionális hálózati modulok, a redundáns tápegységek és a Media Access Control Security (MACsec) funkciók. A StackWise® Plus technológiával rendelkező Cisco Catalyst 3750-X sorozat skálázhatóságot, egyszerű felügyeletet és beruházásvédelmet biztosít a változó üzleti igényekhez. A Cisco Catalyst 3750-X és 3560-X növeli a termelékenységet olyan alkalmazások lehetővé tételével, mint az IP-telefónia, a vezeték nélküli hálózat és a videó, a határok nélküli hálózati élményért.

A Cisco Catalyst 3750-X és 3560-X sorozat fő jellemzői:

- 24 és 48 portos 10/100/1000 PoE+ és nem PoE modellek, valamint 12 és 24 GE SFP portos modellek
- 24 és 48 portos 10/100/1000 UPOE-képes modellek energiahatékony Ethernet (EEE) támogatással

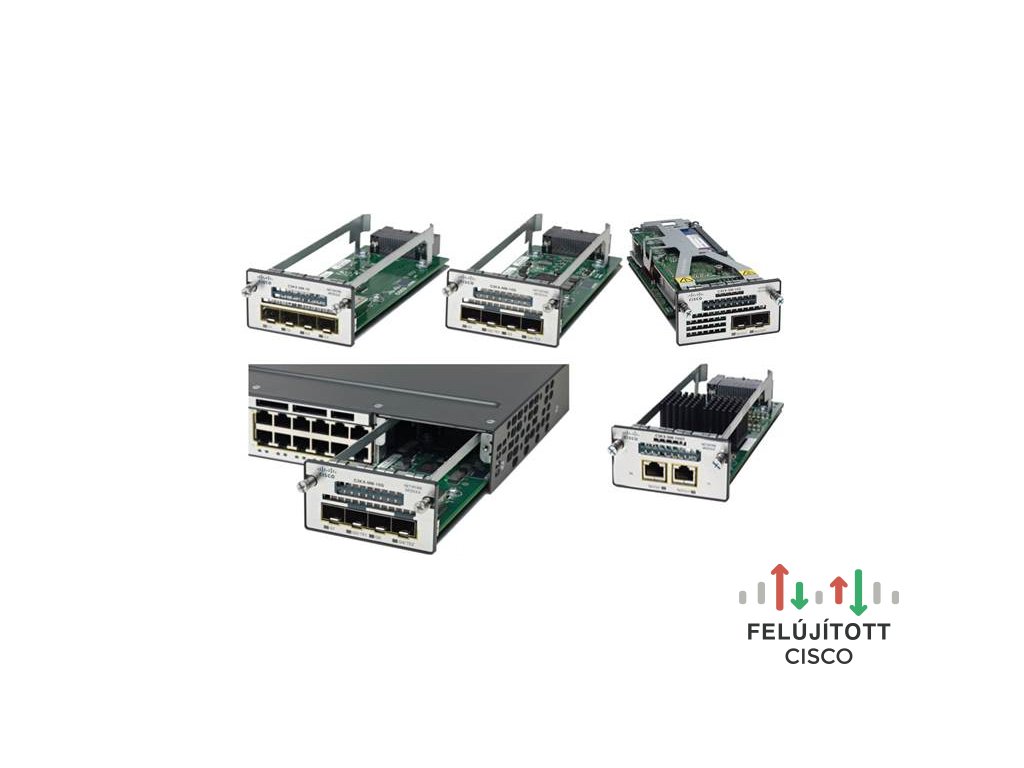

- Négy opcionális uplink hálózati modul GE vagy 10GE portokkal
- Iparági első PoE+ 30 W teljesítménnyel minden porton, 1 rack-egységes (RU) kivitelben
- Kettős redundáns, moduláris tápegységek és ventilátorok
- Media Access Control Security (MACsec) hardveralapú titkosítás
- Flexible NetFlow és kapcsolók közötti hardveres titkosítás a szolgáltatásmodul-uplinkkel
- Open Shortest Path First (OSPF) a routolt hozzáféréshez az IP Base képben
- IPv4 és IPv6 útválasztás, multicast útválasztás, fejlett szolgáltatásminőség (QoS) és biztonsági funkciók hardverben
- Kibővített korlátozott élettartam-garancia (LLW) következő munkanapi (NBD) előzetes hardvercserével és 90 napos hozzáféréssel a Cisco műszaki támogatási központ (TAC) támogatásához
- Továbbfejlesztett Cisco EnergyWise az üzemeltetési költségek optimalizálásához a PoE-eszközök tényleges energiafogyasztásának mérésével, jelentésével és a hálózati energiafogyasztás csökkentésével
- USB A és B típusú portok tároláshoz, illetve konzolhoz, valamint sávon kívüli Ethernet felügyeleti port

Kapcsolókonfigurációk

Minden kapcsolómodell négy opcionális hálózati modullal konfigurálható. Az UPOE, PoE+ és nem PoE kapcsolómodellek LAN Base vagy IP Base funkciókészlettel érhetők el. Az IP Services funkciókészlet bővítési lehetőségként érhető el rendeléskor, vagy licenccel egy későbbi időpontban. A GE SFP kapcsolómodellek IP Base vagy IP Services funkciókészlettel érhetők el.

A Cisco Catalyst 3750-X és 3560-X sorozat szoftvere

Az IP Base és IP Services funkciókészletek mellett a Cisco Catalyst 3750-X és 3560-X sorozat új LAN Base funkciókészlettel is érkezik. A minden Cisco Catalyst 3750-X és 3560-X sorozatú kapcsolóval elérhető három funkciókészlet:

- LAN Base: vállalati hozzáférési Layer 2 kapcsolási funkciók
- IP Base: alapszintű vállalati hozzáférési Layer 3 kapcsolási funkciók
- IP Services: fejlett Layer 3 kapcsolási (IPv4 és IPv6) funkciók

A LAN Base funkciókészlet átfogó Layer 2 funkciókat tartalmaz, akár 255 VLAN-nal. Az IP Base funkciókészlet az összes LAN Base funkción felül alapszintű vállalati szolgáltatásokat biztosít, 1000 VLAN-nal. Az IP Base tartalmazza továbbá a routolt hozzáférés, a StackPower (csak a Catalyst 3750-X modellen érhető el), a MACsec és az új Cisco szolgáltatásmodul támogatását. Az IP Services funkciókészlet teljes vállalati szolgáltatásokat biztosít, beleértve a fejlett Layer 3 funkciókat, például az Enhanced Interior Gateway Routing Protocolt (EIGRP), az Open Shortest Path Firstöt (OSPF), a Border Gateway Protocolt (BGP), a Protocol Independent Multicastot (PIM), valamint az IPv6-útválasztást, például az OSPFv3-at és az EIGRPv6-ot. Minden szoftveres funkciókészlet támogatja a fejlett biztonsági, QoS- és felügyeleti funkciókat.

A LAN Base funkciókészletű Cisco Catalyst 3750-X sorozatú kapcsolók csak más LAN Base funkciókészletű Cisco Catalyst 3750-X sorozatú kapcsolókkal stackelhetők. A LAN Base kapcsoló vegyes stackje IP Base vagy IP Services funkciókészlettel nem támogatott.

Az ügyfelek a Cisco Catalyst 3750-X és 3560-X sorozatú kapcsolók szoftveres funkciókészletét transzparensen bővíthetik a Cisco IOS® szoftveraktiválással. A szoftveraktiválás engedélyezi és bekapcsolja a Cisco IOS szoftveres funkciókészleteket. A kapcsolóban tárolt speciális fájlt, az úgynevezett licencfájlt a Cisco IOS szoftver a kapcsoló bekapcsolásakor megvizsgálja. A licenc típusa alapján a Cisco IOS szoftver aktiválja a megfelelő funkciókészletet.

Cisco StackWise Plus technológia

A Cisco StackWise Plus technológia a rendkívül sikeres, iparágvezető StackWise technológiára épül, amely GbE-re optimalizált prémium stackelési architektúra. A StackWise technológiát úgy tervezték, hogy állandó teljesítmény fenntartása mellett reagáljon a hozzáadásokra, eltávolításokra és áthelyezésekre. A stack egyetlen kapcsolóegységként viselkedik, amelyet a tagkapcsolók közül megválasztott master kapcsoló felügyel. A master kapcsoló automatikusan létrehozza és frissíti az összes kapcsolási és opcionális útválasztási táblát. A működő stack szolgáltatáskiesés nélkül fogadhat új tagokat vagy távolíthat el régieket. A StackWise akár kilenc kapcsolóból álló, rendkívül ellenálló, egységes rendszert hoz létre, egyszerűsített felügyeletet biztosítva egyetlen IP-címmel, egyetlen telnet-munkamenettel, egyetlen parancssori felülettel (CLI), automatikus verzióellenőrzéssel, automatikus konfigurálással és sok mással. A StackWise Plus a StackWise minden funkcióját támogatja, és visszamenőleges kompatibilitást biztosít a meglévő Cisco Catalyst 3750 sorozatú kapcsolókkal, miközben a rendszer áteresztőképességét akár 64 Gbit/s-ra növeli. A StackWise Plus emellett lehetővé teszi a helyi kapcsolást a Cisco Catalyst 3750-X sorozatú kapcsolókban. A Cisco Catalyst 3750-X vagy 3750-E sorozatú kapcsoló egyik portjára beérkező, ugyanazon kapcsoló másik portjára tartó helyi kapcsolású csomagoknak nem kell áthaladniuk a stackgyűrűn, így nő a kapcsoló továbbítási kapacitása. A Cisco Catalyst 3750-X sorozat akár kilenc kapcsolót stackel egyetlen logikai egységként, összesen 432 darab 10/100/1000 Ethernet-porttal és 18 darab 10GbE porttal. Az egyes 10/100/1000 egységek tetszőleges kombinációban összekapcsolhatók, hogy együtt fejlődjenek a hálózati igényekkel.

Cisco StackPower technológia

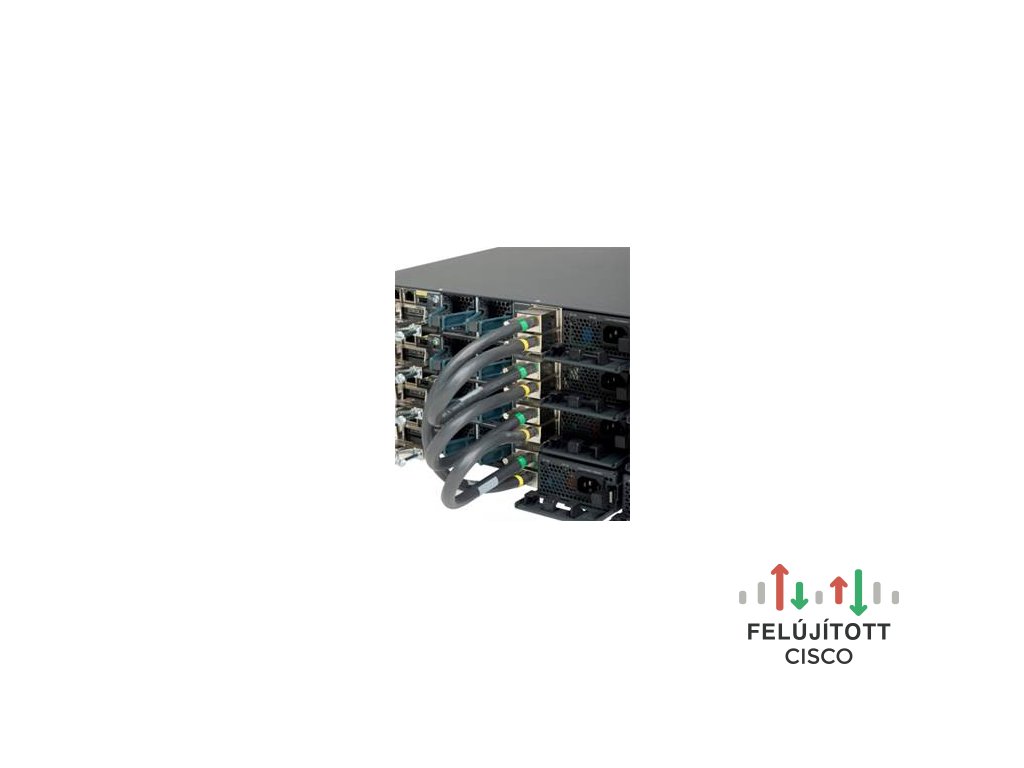

A Cisco Catalyst 3750-X sorozat bevezeti a Cisco StackPower technológiát, az innovatív energiaösszekapcsoló rendszert, amely lehetővé teszi a stack tápegységeinek közös erőforrásként való megosztását az összes kapcsoló között. A Cisco StackPower egyesíti a kapcsolókba telepített egyedi tápegységeket, és energiakészletet hoz létre, oda irányítva az energiát, ahol arra szükség van. Ez a funkció minden Cisco Catalyst 3750-X sorozatú kapcsoló funkciókészletében elérhető*. Akár négy kapcsoló konfigurálható StackPower stackbe a kapcsoló hátulján lévő speciális csatlakozóval, a StackPower kábel** használatával, amely eltér a StackWise kábelektől.

Szolgáltatásmodul

Az új Cisco szolgáltatásmodul fokozott biztonsági és Flexible NetFlow (FNF) funkciókat kínál a Catalyst 3750-X és 3560-X uplink-portjain. A szolgáltatásmodul IP Base vagy IP Services funkciókészlettel támogatott. SFP vagy SFP+ modulokkal használható 1G vagy 10G sebességen. Az új Cisco szolgáltatásmodul egyedi, dedikált hardverrel rendelkezik az FNF-figyeléshez, a MACsec dedikált hardverétől elkülönítve. Ezért nincs hatással a csomagtovábbítási teljesítményre és a késleltetésre. Rugalmasságot kínál: a felhasználó maga definiálhatja a forgalomfolyamokat. Az új Cisco szolgáltatásmodul a következő szolgáltatásokat teszi lehetővé:

- Vonali sebességű (40G) Flexible NetFlow a hálózatfigyeléshez és a biztonsági anomáliák észleléséhez

- Támogatott 9-es verzió
- 32 000 egyidejű forgalomfolyam
- 128 egyidejű aktív monitor

- Vonali sebességű (40G) MACsec-titkosítás (lásd az alábbi MACsec szakaszt)

Az FNF hálózatfigyelési technológia. A NetFlow-tábla a forgalomfolyam-statisztikák gyűjtésére használható. A forgalomfolyam-információkat az ügyfelek különféle felhasználási esetekben hasznosíthatják, például a következők megértésére:

1. A hálózaton futó alkalmazások, valamint a nemkívánatos alkalmazások, P2P stb. azonosítása

2. Részletes helyi és aggregált campus-nézet (Top N alkalmazások, részletezés stb.)

3. A legnagyobb forgalmazók (portok, felhasználók, alkalmazások) az alkalmazáshasználat, a termelékenység és az eszközkihasználtság szempontjából stb.

4. Biztonsági anomáliák észlelése a bizalmi határokat át nem lépő forgalomfolyamok vizsgálatával, a peremen belüli támadások ellen

5. A hálózati és alkalmazásváltozások hatásai

6. Megfelelőség igazolása

7. Forgalmi minták a kapacitástervezéshez

Az FNF engedélyezése a hozzáférési kapcsolón biztosítja az összes forgalomfolyam begyűjtését. A hozzáférési kapcsoló a hálózat leglogikusabb pontja a statisztikák gyűjtésére és az összes forgalomfolyam figyelésére. A NetFlow-val megszerezhetők a forgalomfolyamhoz tartozó MAC-cím- és hozzáférésiport-információk, így közvetlenül eljuthat a forgalomfolyam forrásához. A legtöbb gyűjtő képes kihasználni a hozzáférési kapcsoló által a gyűjtőnek megadott MAC-címen és interfész-portszámon alapuló helymeghatározást. Így az FNF hozzáférési kapcsolón történő engedélyezésével megszerezhetők a forgalomfolyam helyinformációi. A hozzáférési kapcsoló többféle azonosítási mechanizmussal rendelkezik a felhasználóhitelesítéshez, és a felhasználótudatosság hozzáadása a fejlesztés természetes következő lépése. A hozzáférési kapcsolók nagyságrenddel többen vannak, mint az elosztási és gerinckapcsolók, ezért jól skálázódnak az FNF-hez, és biztosítják, hogy az aggregációban és a gerincben ne legyen a túlfoglalásból eredő teljesítményhatás.

10GB-T modul

Az új Cisco 10GBASE-T modul működés közben cserélhető, és 10GE vagy GE sebességen működhet (kézi konfigurálással).
